Punto de burbujeo: principios y aplicaciones en filtración

El punto de burbujeo es el ensayo de referencia para determinar el tamaño de poro y verificar la integridad de un elemento filtrante sin destruirlo. Se aplica en industria farmacéutica, alimentos y bebidas y tratamiento de agua, es decir, allí donde una falla de filtración no se detecta a tiempo por otros medios y sus consecuencias son caras. El ensayo, eso sí, no reemplaza al dato de entrada: la carga de sólidos y turbidez del agua de proceso es la que define con qué frecuencia se ensucia el elemento que se está verificando.

Definición y principios del ensayo

El método se apoya en la capilaridad y la tensión superficial. Mide la presión necesaria para que una burbuja de aire atraviese un poro lleno de líquido. Según la teoría de la capilaridad, esa presión es inversamente proporcional al tamaño del poro.

Capilaridad y tensión superficial: las fuerzas de tensión superficial retienen el líquido dentro del poro. Cuanto menor es el diámetro, mayor la presión necesaria para desalojarlo.

Expresión simplificada: D = K₁ / P, donde:

• D: diámetro del poro.
• P: presión del punto de burbujeo.
• K₁: factor empírico que depende del material del filtro y del líquido humectante.

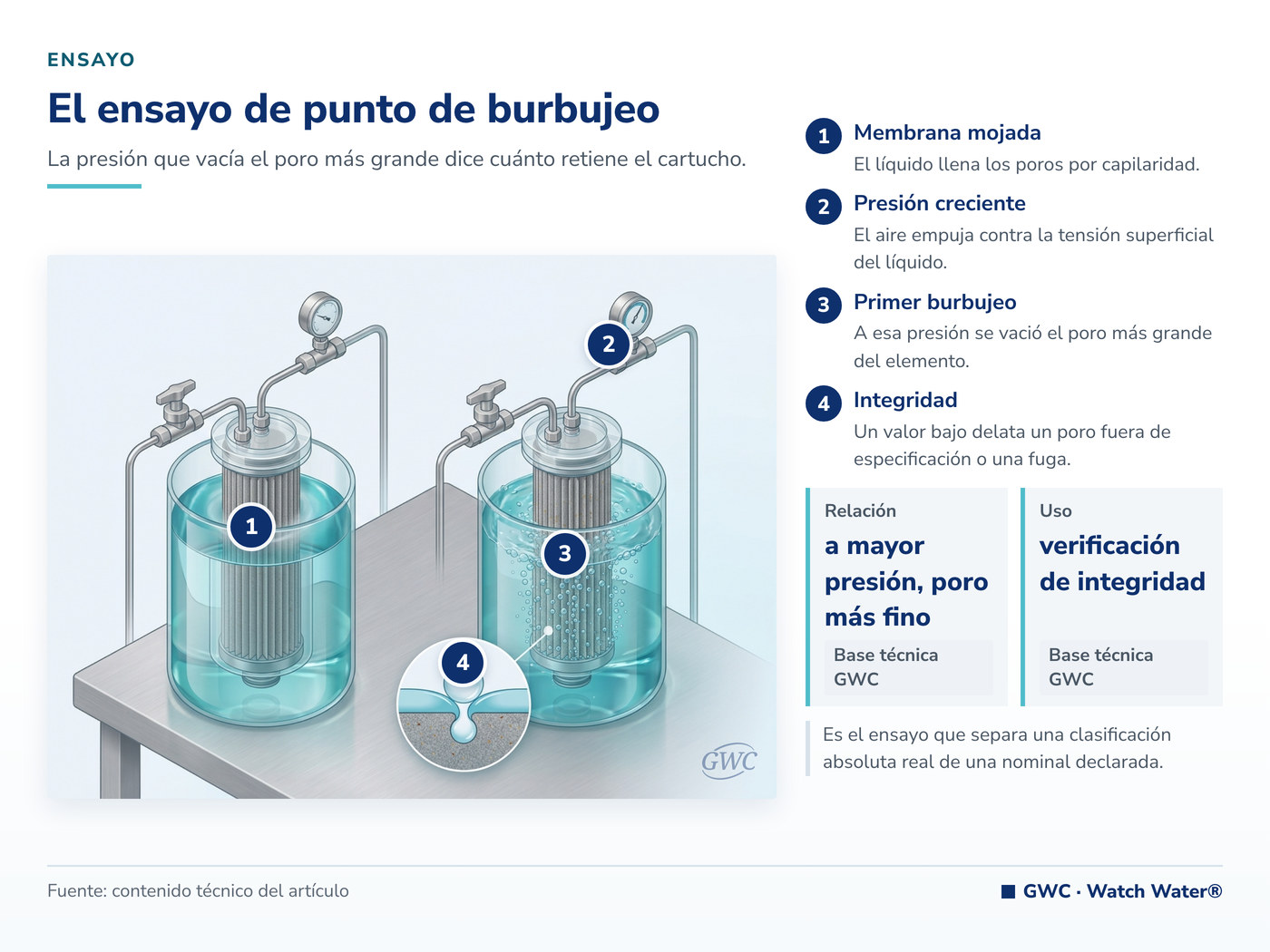

Procedimiento del ensayo

El método sigue los lineamientos del Método F316 de la ASTM.

1. Preparación

• Se humecta completamente el filtro con un líquido específico, de tensión superficial conocida.
• El portafiltro conecta la base del elemento a una fuente de presión regulada.

2. Incremento gradual de presión

• Se eleva la presión de aire de forma progresiva mientras se observa la superficie del filtro sumergida en el líquido.

3. Formación de burbujas

• Por debajo del punto de burbujeo, el gas atraviesa el medio únicamente por difusión, sin formar burbujas visibles.
• Al alcanzar la presión crítica aparecen las primeras burbujas, que corresponden al poro más grande del medio.

4. Registro e interpretación

• La presión registrada permite calcular el diámetro del poro máximo y comparar el elemento contra su especificación de fábrica.

Aplicaciones del punto de burbujeo en la industria

• Industria farmacéutica: verificación de integridad de filtros esterilizantes antes y después de cada lote.
• Tratamiento de agua: confirmación de que los elementos cumplen la especificación de retención declarada.
• Alimentos y bebidas: aseguramiento de la calidad microbiológica de líquidos filtrados.
• Mantenimiento industrial: detección de elementos dañados o mal instalados antes de que afecten al producto.

Ventajas del método

1. No destructivo: el elemento se puede seguir usando tras el ensayo, sin comprometer su estructura.
2. Compatible con condiciones reales: puede realizarse sobre el filtro instalado, en su alojamiento de trabajo.
3. Preciso: determina tanto el tamaño del poro máximo como la integridad general del medio.
4. Escalable: los sistemas automáticos permiten interpretar datos adicionales, como el flujo difusivo, para análisis más finos.

Relación con la clasificación del filtro

Este ensayo es la base de la llamada clasificación media, que indica el tamaño promedio de poro. Es más realista que una clasificación absoluta de laboratorio y más precisa que una nominal. El artículo sobre clasificación absoluta y nominal de filtros explica en detalle esas diferencias y su impacto en la especificación de compra.

Filtros con potencial zeta

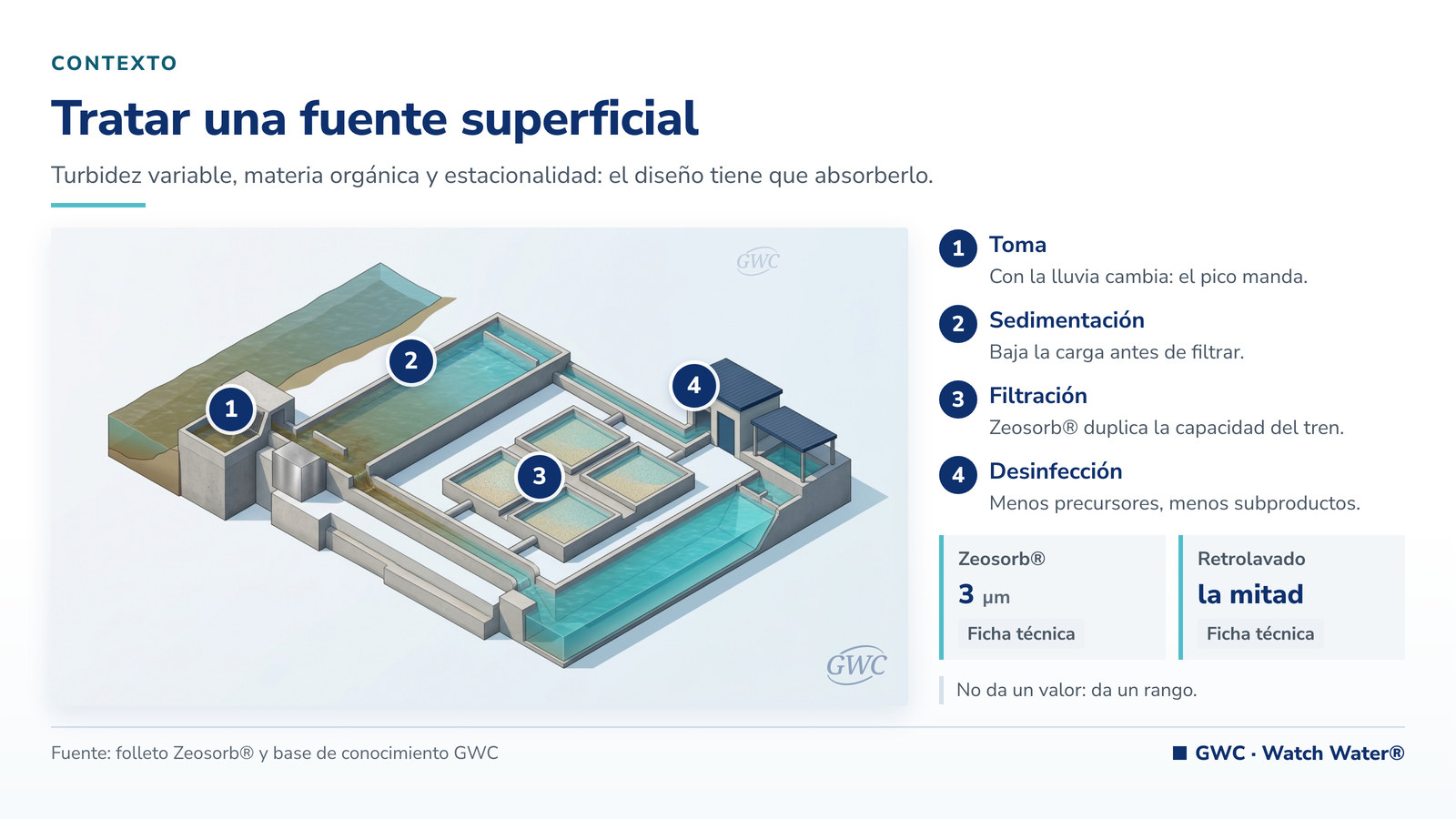

Más allá del tamaño de poro, existen medios que suman atracción electrostática. Los filtros con potencial zeta positivo capturan partículas finas y bacterias de carga negativa que, por tamaño, atravesarían el poro. Es una vía para mejorar la calidad del agua sin bajar el grado de filtración y sin aumentar la pérdida de carga. El artículo sobre el potencial zeta en el tratamiento del agua profundiza en el fenómeno.

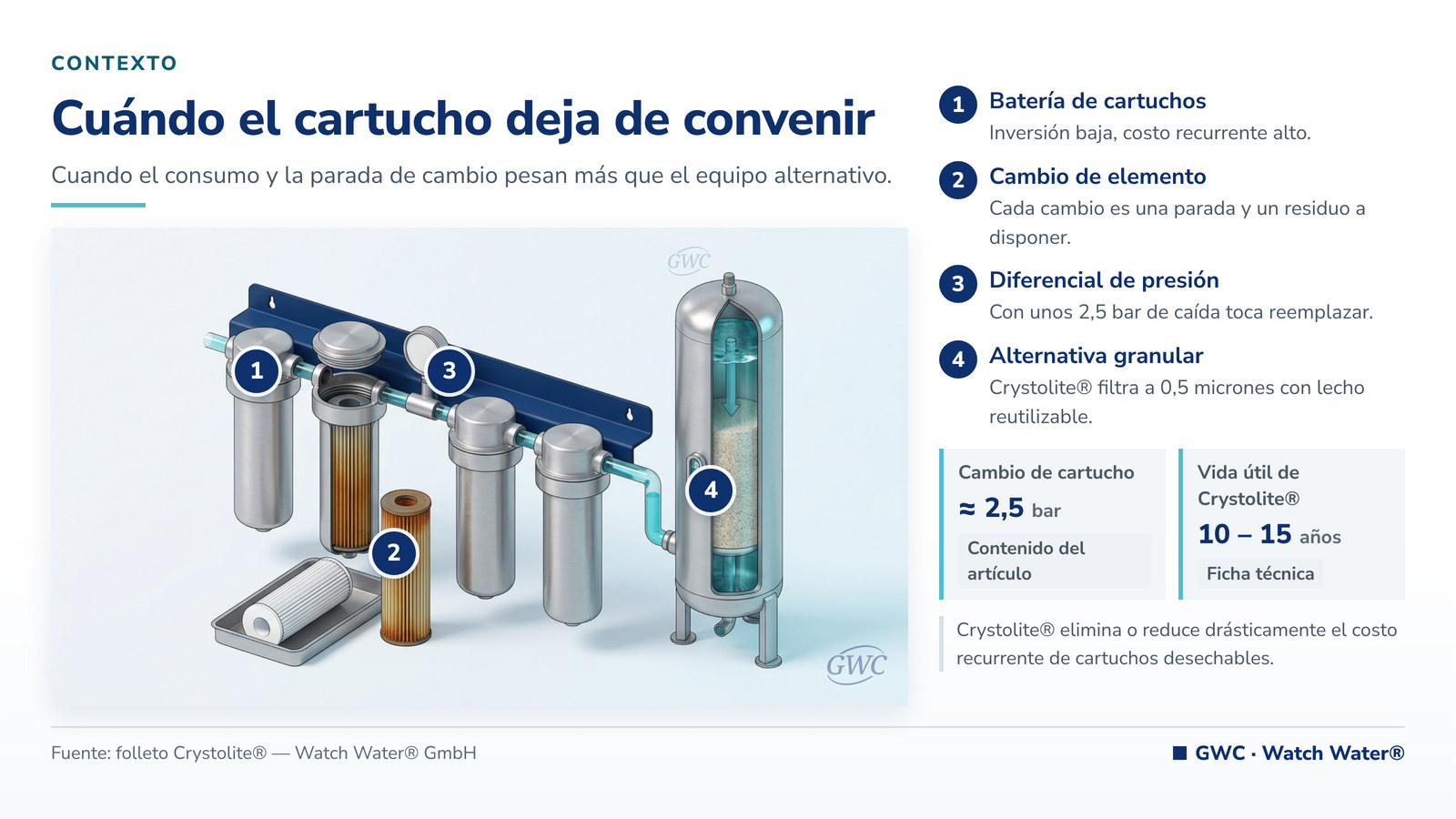

Cuando el cartucho deja de ser la mejor opción

Este control es imprescindible en filtración crítica, pero en caudales industriales el costo recurrente de cartuchos suele ser el problema dominante. El grado a especificar sale del tamaño de partículas presente en el agua y no del catálogo; con ese dato, la alternativa granular resuelve ambos frentes:

• Crystolite® es el primer medio filtrante granular capaz de retener partículas de hasta 0,5 micras en un filtro a presión convencional. Retiene el 90% de los sólidos en la superficie del lecho, admite caudales de 10 a 15 veces superiores a filtros tradicionales a igual grado de filtración submicrónica, tolera pH de 3 a 12 y tiene una vida útil de 10 a 15 años.
• Zeosorb® filtra hasta 3 micras y adsorbe amonio, metales pesados y materia orgánica, con la mitad de ciclos de retrolavado que arena y antracita.
• Las medias filtrantes Watch Water® se cargan en los recipientes ya instalados, sin obra civil adicional.

Asegure la calidad de su filtración

GWC asesora en especificación de filtración y provee medios Watch Water® para procesos industriales, municipales y de minería. Envíe el caudal, el análisis de agua y el nivel de retención requerido. En faenas mineras conviene adjuntar además el histórico de turbidez del agua de proceso, porque la variabilidad de la fuente pesa más que el valor promedio al dimensionar el filtro.

Consultar por filtración industrial
