Efluentes de galvanoplastia: cromo, níquel y zinc

El tratamiento de efluentes de galvanoplastia suele resolverse bien en su primera mitad y fallar en la segunda. La precipitación con hidróxidos baja los metales de decenas de mg/L a unos pocos, y ahí se detiene: el residual queda en el orden de las décimas o centésimas de mg/L, justo en la zona donde muchos permisos de vuelco fijan el límite. Cromo, níquel y zinc en enjuagues galvánicos necesitan una etapa de pulido que trabaje por adsorción y no por precipitación. Este artículo explica por qué el hidróxido tiene un piso, qué hacer con los metales complejados y cómo se dimensiona esa etapa final.

Qué son los metales de los baños galvánicos y por qué aparecen en el efluente

Definición y química del problema

En un taller de tratamiento de superficies el metal no llega al efluente como contaminante accidental: llega como materia prima arrastrada. Las tres familias más frecuentes son el cromo —en sus formas hexavalente Cr(VI) y trivalente Cr(III)—, el níquel y el zinc.

El Cr(VI) existe en solución como oxianión —cromato o dicromato— y esa es la clave de por qué no precipita como hidróxido: los aniones no reaccionan con el álcali del mismo modo que los cationes. El tratamiento clásico lo reduce primero a Cr(III) en medio ácido y recién entonces lo precipita. El níquel y el zinc sí son cationes y precipitan como hidróxidos, pero cada uno tiene su pH de mínima solubilidad, y esos óptimos no coinciden: el pH que minimiza el zinc no es el que minimiza el níquel. En un efluente mezclado siempre se trabaja en un compromiso, y el compromiso deja residual.

Valores típicos en galvanoplastia

Un enjuague de arrastre puede tener concentraciones de metal de decenas a cientos de mg/L según el tipo de baño y la eficiencia del escurrido; un baño agotado, mucho más. Después de una precipitación bien operada, el efluente clarificado llega a la salida con residuales bajos pero variables. El valor de referencia para diseñar no es un promedio de la industria sino el protocolo del efluente clarificado de la propia planta, medido en varias jornadas, porque la variabilidad entre turnos es alta.

Cómo se detecta en planta: análisis e indicadores de campo

• Metales totales y disueltos (muestra filtrada) para cada metal de interés: Cr total, Cr(VI), Ni, Zn, Cu, Cd.
• pH y potencial REDOX en línea, que son las variables de control de la reducción y de la precipitación.
• Agentes complejantes: presencia de EDTA, amonio, citratos o tartratos en las recetas de baño.
• Cianuros si hay baños cianurados, que tienen un tratamiento propio.
• Indicador de campo: si el sobrenadante del sedimentador está claro pero el análisis de metal disuelto sigue alto, hay complejos en solución, no fallas de decantación.

Causas: de dónde viene el problema

Arrastre de baño en los enjuagues

Cada pieza que sale de la cuba lleva una película de baño adherida. Ese arrastre es la fuente principal y continua de metal en el efluente; su magnitud depende de la geometría de la pieza, del tiempo de escurrido y del diseño del enjuague en cascada.

Baños agotados y derrames de proceso

El descarte de un baño agotado genera un pulso de carga enorme. Estos efluentes concentrados deben segregarse y tratarse aparte; mezclarlos con el flujo general es la forma más rápida de sacar de régimen toda la planta de tratamiento.

Agentes complejantes que mantienen el metal en solución

Muchas formulaciones —níquel químico, latonados, abrillantadores— incluyen quelantes que forman complejos estables con el metal. Frente a un complejo, subir el pH no precipita nada: el metal queda disuelto y atraviesa el sedimentador. Es la causa más común de un efluente que "no da" pese a tener la planta bien operada.

Consecuencias operativas y costos

Impacto sobre equipos, proceso y producto

El arrastre es metal que se pierde: cada gramo que va al efluente es un gramo que se compró y no quedó en la pieza. Además, un efluente con complejantes obliga a sobredosificar reactivos de precipitación, lo que genera más lodo y encarece la operación.

Riesgo normativo y de descarga

Los vuelcos de la industria de tratamiento de superficies están entre los más controlados. En la provincia de Buenos Aires el permiso lo otorga la Autoridad del Agua (ADA), y en la cuenca Matanza-Riachuelo rige el régimen de ACUMAR; en el resto del país aplican las resoluciones provinciales de vertido. Los límites de cromo, níquel y zinc dependen de la jurisdicción y del cuerpo receptor: corresponde consultar el límite aplicable.

Los lodos galvánicos, por su contenido de metales, quedan normalmente alcanzados por el régimen de residuos peligrosos de la Ley 24.051 y su Decreto 831/93, con generador inscripto, manifiesto de transporte y disposición en operador habilitado. Ese costo por tonelada es, en muchos talleres, la partida ambiental más alta.

Costo total: OPEX, paradas no programadas y reposición de activos

Conviene sumar: reactivos de reducción y precipitación, polielectrolito, energía del filtro prensa, transporte y disposición del lodo peligroso, análisis de control, y el costo de oportunidad de un vuelco observado. Una etapa de pulido que reduzca el residual sin generar lodo adicional cambia la ecuación por el lado de la disposición, que es donde está el dinero.

Tratamiento de efluentes de galvanoplastia: soluciones convencionales y sus límites

Precipitación con hidróxidos: los complejos no precipitan

Es la base de cualquier planta galvánica y funciona bien para la mayor parte de la carga. Sus dos límites son conocidos: el pH óptimo difiere entre metales, de modo que en efluentes mezclados siempre queda un residual; y frente a metales complejados directamente no funciona, salvo que se agregue una etapa de ruptura del complejo.

Intercambio iónico: salmuera y costo

Las resinas selectivas logran residuales bajos, pero requieren regeneración con ácido y álcali, generan un eluato concentrado que hay que tratar o disponer, y son sensibles a los sólidos y a la materia orgánica del efluente. El problema no desaparece: cambia de forma.

Evaporación: consumo energético

Un evaporador al vacío permite recuperar el baño y acercarse al vertido cero, pero su consumo energético y su inversión inicial lo vuelven viable solo para corrientes concentradas y de alto valor, no para el caudal general de enjuagues.

Solución Watch Water: Titansorb® y METAL-OXY®

Titansorb®: mecanismo de acción y qué resuelve

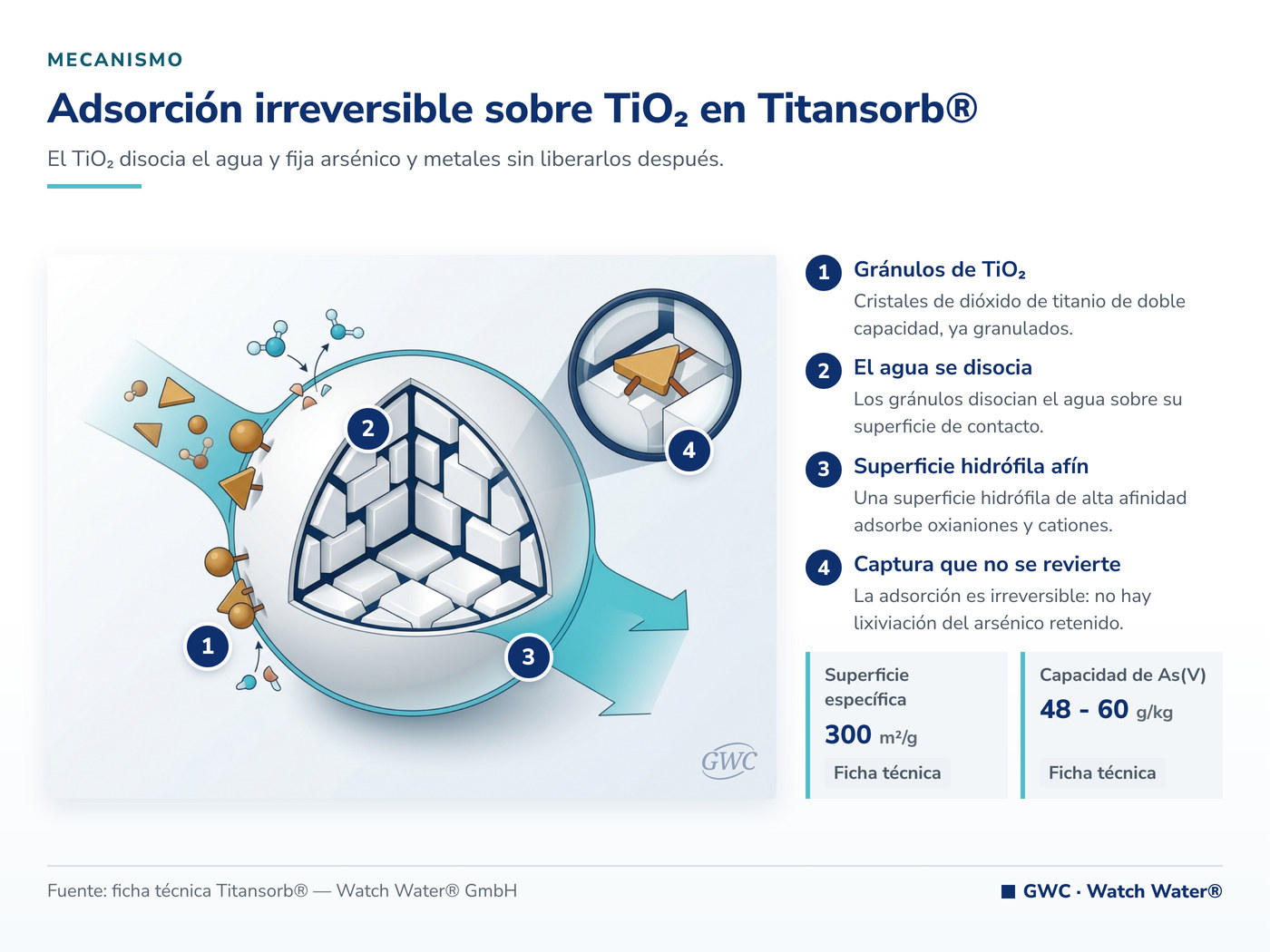

Titansorb®, el adsorbente granular de dióxido de titanio está construido con cristales de TiO₂ de doble capacidad mediante un proceso de granulación patentado. Los gránulos disocian el agua en H⁺ y OH⁻ y presentan una superficie hidrófila de alta afinidad —300 m²/g de superficie específica— que adsorbe tanto oxianiones como cationes metálicos. La adsorción es irreversible en condiciones de operación: no hay reacción inversa ni lixiviación del contaminante capturado.

Sus capacidades documentadas incluyen Cr(VI): 14 a 18 g/kg, además de arsénico —48 a 60 g/kg de As(V) y 20 a 30 g/kg de As(III)— y remoción de cadmio, mercurio, níquel, selenio, zinc, plomo, cobre, antimonio y uranio. Esas cifras corresponden a condiciones ideales de laboratorio: la capacidad real depende de los iones competitivos presentes y debe estimarse con un ensayo de columna sobre el agua del cliente.

Dos rasgos lo vuelven particularmente adecuado como etapa de pulido galvánico: el medio agotado no se clasifica como residuo peligroso y se dispone según estándares ambientales corrientes, y es compatible con cloro, de modo que se combina sin problema con desinfección. Cuenta con certificación NSF/ANSI 61. Hay una referencia documentada de aplicación en la industria automotriz (Hella Automotive).

METAL-OXY®: mecanismo de acción y qué resuelve

METAL-OXY®, el oxidante avanzado en polvo para metales pesados es un polvo cristalino inodoro de fácil disolución. Al disolverse genera especies oxidantes de alto potencial que oxidan los metales pesados a formas insolubles —que precipitan y se filtran— y mineralizan sustancias orgánicas, reduciendo DBO, DQO y COT. Ese segundo efecto es el que importa cuando hay complejantes: al destruir la matriz orgánica que sostiene al metal en solución, se libera el catión y vuelve a ser precipitable. Debe disolverse en agua desmineralizada u osmótica.

Tren de tratamiento recomendado y orden de las etapas

1. Segregación de corrientes: cianuradas, crómicas, ácido-alcalinas y baños agotados, cada una con su tratamiento.
2. Reducción de Cr(VI) a Cr(III) en la corriente crómica, con control de pH y potencial REDOX.
3. Oxidación con METAL-OXY® cuando hay complejantes orgánicos, para romper la matriz que sostiene el metal en solución.
4. Neutralización, precipitación y separación de sólidos con el equipamiento existente.
5. Ajuste de pH a la ventana del adsorbente y columna de Titansorb® como pulido final.

El ajuste de pH previo a la columna no es opcional: el rango óptimo de entrada declarado para Titansorb® es de 6,5 a 6,9, mientras que una precipitación típica termina en valores más alcalinos.

Qué NO hacen estos productos

• Titansorb® no reemplaza la precipitación: es una etapa de pulido sobre un efluente ya clarificado y con bajo contenido de sólidos. Alimentarlo con un efluente turbio lo colmata.
• La adsorción no es selectiva. La capacidad frente a un metal concreto se reduce en presencia de iones competitivos, y por eso ninguna cifra de catálogo reemplaza al ensayo de columna.
• METAL-OXY® no es inocuo: su solución al 1% tiene pH de 1,5 a 2,0 y debe manipularse con EPP, en materiales compatibles y con disposición reglamentaria.
• No corresponde prometer el cumplimiento de un límite: el residual alcanzable se determina por ensayo sobre el efluente real.

Parámetros de diseño y dosificación

Análisis de agua requerido antes de dimensionar

Para dimensionar la etapa de pulido hace falta el protocolo del efluente clarificado, tomado a la salida del sedimentador: metales totales y disueltos, Cr(VI) por separado, pH, conductividad, sólidos suspendidos, DQO, cloruros, sulfatos, presencia de complejantes y cianuros, y temperatura. Del lado del proceso: caudal medio y pico en m³/h, régimen por turnos y listado de baños en operación.

Dimensionamiento de la columna y dosificación del oxidante

Puesta en marcha, control analítico y mantenimiento

La columna se pone en servicio después de un retrolavado inicial y de verificar que el efluente de alimentación cumple con sólidos suspendidos bajos y con la ventana de pH. El control analítico de rutina consiste en metal disuelto a la entrada y a la salida de la columna, con frecuencia diaria al principio y semanal una vez estabilizada la operación; el seguimiento de la curva de ruptura es lo que define el momento de recambio del medio. El mantenimiento se limita al retrolavado —5 a 10 volúmenes de cama— y al control de pérdida de carga.

Ejemplo típico de aplicación

Pulido por adsorción después de la precipitación convencional

Considérese un taller de tratamiento de superficies del conurbano bonaerense con líneas de cincado y niquelado, planta de tratamiento físico-química existente y observaciones periódicas sobre el residual de níquel y zinc en el vuelco. El planteo no es rehacer la planta: es agregar ajuste de pH y una columna de Titansorb® a la salida del sedimentador, y una dosificación puntual de METAL-OXY® sobre la corriente que contiene el baño con complejantes.

Qué se mide antes y después

Antes: metales totales y disueltos a la salida del sedimentador, pH, sólidos suspendidos y caudal por turno, durante al menos una semana para capturar la variabilidad. Después: los mismos metales a la salida de la columna, más el registro de volumen tratado acumulado, que es el dato con el que se construye la curva de ruptura y se estima la vida del lecho.

Qué se puede y qué no se puede extrapolar

Se puede extrapolar la arquitectura —precipitación, ajuste de pH, adsorción— y los parámetros hidráulicos de la columna. No se puede extrapolar la vida del lecho ni el residual alcanzado: dependen de la mezcla concreta de metales, de la concentración de entrada y de los iones competitivos. Esos dos números salen de un ensayo de columna sobre el efluente real.

Próximo paso: análisis de agua y cotización

Qué datos enviar a GWC

• Protocolo del efluente clarificado y, si existe, de cada corriente segregada.
• Caudal medio y pico en m³/h y régimen de turnos.
• Listado de baños en operación e indicación de complejantes y cianuros.
• Límite de vertido aplicable y organismo de control.
• Esquema actual de la planta de tratamiento físico-química.

Ensayo de laboratorio y prueba piloto en sitio

Con esa información se define la ventana de pH, el tiempo de contacto y el volumen de lecho, y se realiza un ensayo de columna para estimar la capacidad real y la curva de ruptura. Si el efluente incluye además aceites o emulsiones, corresponde revisar el artículo sobre aceites y emulsiones en efluentes metalmecánicos; si el problema es el color de la descarga, el de color en efluentes textiles desarrolla la misma lógica oxidativa, y para el panorama general de metales, el pilar sobre metales pesados en efluentes.

General Water Company representa a Watch Water® en la Argentina y acompaña análisis, ensayo de columna, dimensionamiento, provisión y puesta en marcha. Envíenos el protocolo de su efluente y le devolvemos la propuesta técnica con la columna dimensionada. Para el cuadro general del contaminante puede consultarse metales pesados en efluentes mineros: cómo removerlos.

Solicitar análisis y cotización
