Hierro en agua de inyección: evitar el precipitado

El hierro en agua de inyección petrolera es uno de los taponantes más subestimados: se mide bajo en el pozo, precipita en la línea al primer contacto con aire y llega a la formación convertido en un hidróxido fino que ningún filtro de corte grueso retiene. El marco general del problema está desarrollado en la guía sobre hierro y manganeso en pozos de faena, cómo eliminarlos.

La clave está en dónde ocurre la oxidación. Si el hierro se oxida en un filtro diseñado para eso, el precipitado se retira por retrolavado; si se oxida en la cañería, el precipitado viaja hasta la cara de formación.

Qué es el hierro disuelto y por qué aparece en agua de inyección

Definición y química del problema

El hierro ferroso (Fe²⁺) es soluble y estable en ambientes reductores como el agua de formación. En contacto con oxígeno se oxida a férrico (Fe³⁺), que a los pH habituales precipita como hidróxido: un sólido voluminoso, muy fino y de difícil filtración. Si además hay sulfuro presente, se forma sulfuro de hierro, negro y adherente, que agrega ensuciamiento y actúa como sitio de corrosión bajo depósito.

Qué medir antes de diseñar

Hierro total y disuelto tomados con preservación adecuada, manganeso, sulfuro, oxígeno disuelto, pH, alcalinidad, sólidos suspendidos, turbidez, temperatura y caudal en m³/h. La diferencia entre hierro total y disuelto ya indica cuánto precipitado se está generando dentro del sistema.

Cómo se detecta en planta: análisis e indicadores de campo

• Agua que se vuelve ocre al reposar en un vaso: hierro oxidándose a la vista.
• Depósitos rojizos en filtros, tanques y bombas.
• Colmatación acelerada de cartuchos, con torta de color ocre o negro.
• Presión de inyección creciente a caudal constante.
• Diferencia significativa entre hierro total y hierro disuelto en el mismo punto.

Causas: de dónde viene el problema

Agua de formación reductora con hierro ferroso

Muchas aguas de formación llegan a superficie con hierro ferroso disuelto y sin oxígeno. Mientras el sistema se mantenga cerrado, ese hierro no precipita; el problema empieza en el primer punto de aireación.

Productos de corrosión de líneas y tanques

La corrosión interna aporta hierro continuamente. Un sistema con corrosión activa genera su propio taponante, de modo que el control de corrosión y el control de hierro son el mismo trabajo.

Ingreso de oxígeno que precipita el hierro en línea

Tanques atmosféricos, caídas libres, sellos de bomba y venteos son puntos de ingreso de aire. Cerrar esas fuentes suele ser la medida más barata y más efectiva antes de agregar cualquier equipo.

Consecuencias operativas y costos

Impacto sobre equipos, proceso y producto

Taponamiento de formación y pérdida de inyectividad, colmatación de filtros, desgaste de bombas y sólidos que actúan como semilla de incrustación, tema tratado en el artículo sobre tratamiento de flowback para reúso en fractura. Cuando hay membranas aguas abajo, el hierro es además uno de los principales causantes de ensuciamiento, como se detalla en el artículo sobre biofouling en membranas de ósmosis de campo.

Riesgo normativo y de descarga

Los lodos férricos y los medios agotados se caracterizan y se gestionan dentro del marco de la Ley 24.051 y su Decreto 831/93, con la operación alcanzada por la Resolución 105/92 de la Secretaría de Energía. Los valores de vertido, cuando el agua se descarga en lugar de reinyectarse, se verifican según la normativa provincial vigente.

Costo total: OPEX, paradas no programadas y reposición de activos

Entre consumibles de filtración, horas de limpieza, pérdida de inyectividad y workovers, el hierro genera un costo continuo que rara vez se imputa a su verdadera causa. Un filtro catalítico bien dimensionado convierte ese costo variable en uno fijo y previsible.

Soluciones convencionales y sus límites

Secuestrantes de hierro: dosificación permanente

Mantienen el hierro en solución y evitan el precipitado, pero son un costo por metro cúbico para siempre y no eliminan el hierro del sistema: lo trasladan a la formación en forma disuelta.

Filtros de cartucho: se colmatan con el precipitado

El hidróxido férrico es un sólido de baja densidad y alto volumen específico: colmata cartuchos en horas cuando la carga es alta, con un costo de recambio y de disposición difícil de sostener.

Aireación y decantación: superficie y tiempo

Funciona, pero requiere área y tiempo de retención que en una locación compacta no siempre existen, y deja un lodo que hay que retirar y gestionar.

Solución Watch Water: Katalox Light® y OXYDES®

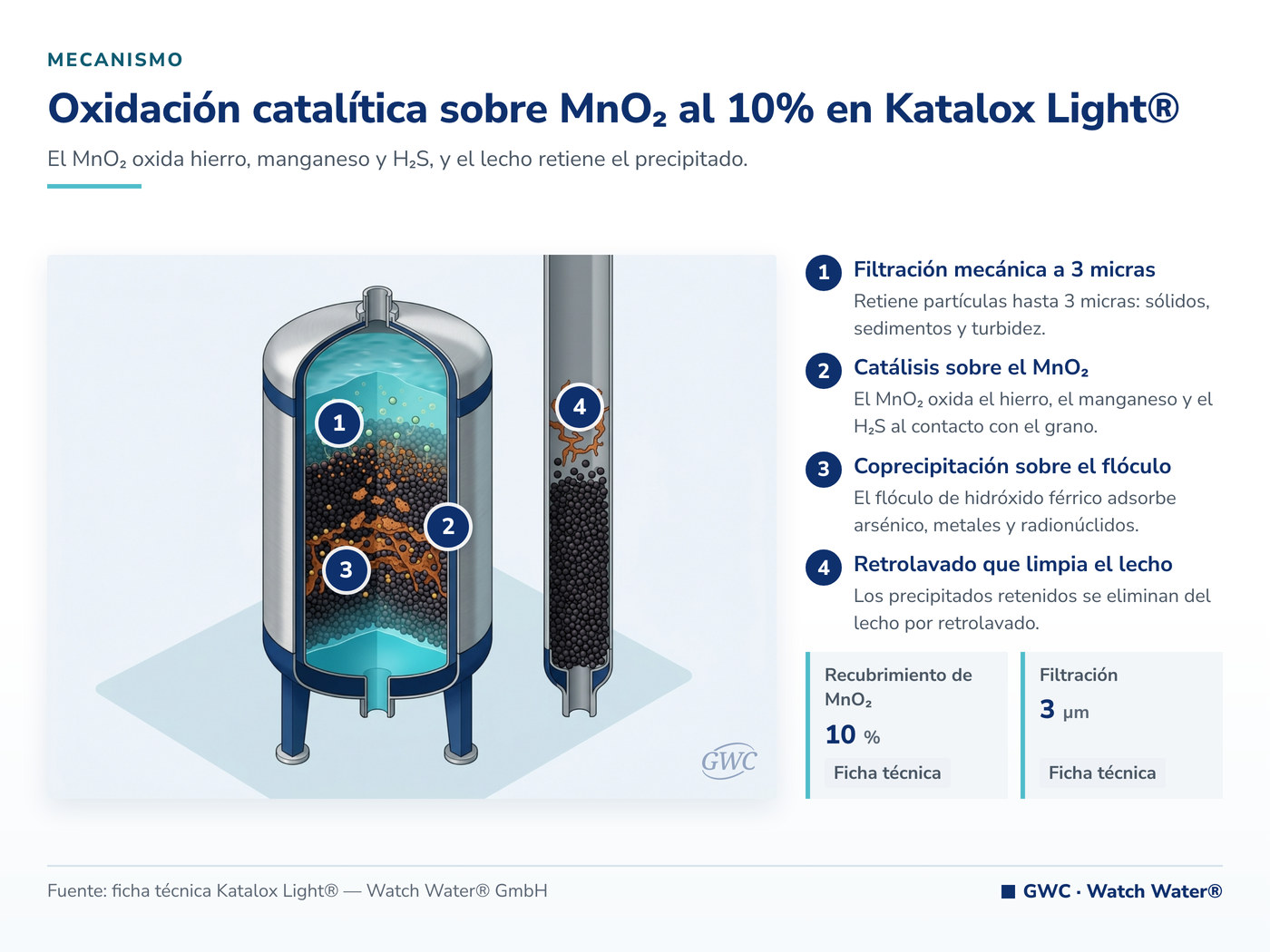

Katalox Light®: oxidación catalítica más filtración a 3 micras

Katalox Light®, la zeolita recubierta con MnO₂ al 10%, resuelve el problema donde corresponde: dentro del filtro. Su recubrimiento de dióxido de manganeso de estructura gamma —muy superior al 2% aproximado del greensand— cataliza la oxidación de Fe²⁺ a Fe³⁺, de Mn²⁺ a MnO₂ y de H₂S a azufre elemental y sulfato, y retiene los precipitados en el lecho, que se eliminan por retrolavado. Su capacidad declarada es de aproximadamente 85.000 mg/pie³ para hierro y 42.500 mg/pie³ para manganeso, y existen casos documentados de tratamiento de agua cruda con hierro de 60 a 100 mg/L operando en varias etapas sin adición de químicos.

Una ventaja operativa decisiva en campo es su baja densidad aparente (1.060 kg/m³): se retrolava a 20 – 30 m/h en lugar de los 60 – 98 m/h que exigen los medios pesados, lo que reduce el consumo de agua, de energía y el tamaño de la bomba de retrolavado. Está certificado NSF/ANSI 61 y 372, no contiene sílice cristalino y su vida útil declarada es de 7 a 10 años.

OXYDES®: preoxidación sin subproductos

OXYDES®, el peróxido de hidrógeno estabilizado cristalizado de grado alimenticio, aporta capacidad de oxidación adicional cuando la carga de hierro, manganeso o sulfuro es elevada. Al descomponerse genera únicamente oxígeno, agua y carbonatos, sin los subproductos de desinfección que forman el cloro o el permanganato, y no pierde eficiencia durante el almacenamiento. El sistema de dos etapas OXYDES® seguido de Katalox Light® está expresamente desarrollado por el fabricante para aguas con hierro, manganeso, H₂S, metales pesados y orgánicos elevados.

Tren de tratamiento recomendado y orden de las etapas

1. Cerrar el ingreso de aire en tanques, sellos y venteos.
2. Dosificación de oxidante según la demanda calculada, cuando la carga lo requiere.
3. Filtro catalítico para oxidar y retener el precipitado hasta 3 µm.
4. Pulido submicrónico si la formación receptora lo exige.
5. Retrolavado programado según pérdida de carga y carga de sólidos.

Qué NO hace el medio

• No remueve hierro complejado con orgánicos sin una oxidación previa adecuada.
• No baja la salinidad ni el TDS.
• No sustituye el control de corrosión: si el sistema sigue aportando hierro, el filtro trabaja de más.
• Requiere retrolavado y una carrera compatible con la carga de sólidos.
• Opera con agua de pH 5,8 a 10,5; fuera de ese rango hay que corregir.

Parámetros de diseño y dosificación

Análisis de agua requerido antes de dimensionar

Hierro total y disuelto, manganeso, sulfuro, oxígeno disuelto, pH, alcalinidad, sólidos suspendidos, turbidez, temperatura, caudal en m³/h y presión disponible.

Puesta en marcha, control analítico y mantenimiento

Se clasifica el lecho con un retrolavado inicial, se calcula la dosis de oxidante con la demanda por miligramo de contaminante y se ajusta con el resultado analítico. El seguimiento incluye hierro total y disuelto en entrada y salida, pérdida de carga, turbidez y consumo de oxidante por metro cúbico.

Ejemplo típico de aplicación

Un escenario representativo es el de un sistema de inyección de un yacimiento maduro del Golfo San Jorge con hierro alto, torta ocre en los cartuchos y presión de inyección en aumento. El planteo típico es cerrar los puntos de ingreso de aire, instalar un filtro catalítico previo a la bomba de inyección y dosificar oxidante solo en la medida que la demanda calculada lo justifique.

Qué se mide antes y después

• Hierro total y disuelto a la entrada y salida del filtro.
• Turbidez y sólidos suspendidos.
• Pérdida de carga y duración de la carrera de filtración.
• Presión de inyección a caudal constante.
• Frecuencia de recambio de cartuchos, antes y después.

Qué se puede y qué no se puede extrapolar

Se extrapolan el mecanismo y las relaciones de demanda de oxidante, que son datos del fabricante. No se extrapolan la carrera de filtración ni la vida útil efectiva, porque dependen de la carga de sólidos, del pH y de la presencia de sulfuro y de orgánicos en cada agua.

Próximo paso: análisis de agua y cotización

Qué datos enviar a GWC

• Caudal en m³/h y presión disponible en el punto de instalación.
• Hierro total y disuelto, manganeso, sulfuro y oxígeno disuelto.
• pH, alcalinidad, turbidez y sólidos suspendidos.
• Puntos de ingreso de aire identificados en el sistema.
• Frecuencia y costo actual de recambio de cartuchos.

Ensayo de laboratorio y prueba piloto en sitio

Con esos datos se calcula la demanda de oxidante y el área de filtración, y se valida con una prueba a caudal reducido sobre el agua real antes de dimensionar el tanque definitivo. El mismo criterio aplicado a otro contexto se ve en hierro y manganeso en agua de bebidas.

Si su agua de inyección deja torta ocre y la presión viene subiendo, el hierro está llegando a la formación. Solicite su evaluación y cotización. Si el caso excede este escenario, la referencia general es hierro y manganeso en agua de pozo.
