Flowback: cómo tratarlo para reusarlo en fractura

El tratamiento de flowback de fractura hidráulica define si el agua de retorno vuelve a la próxima etapa de fractura o termina como un costo de disposición: en Vaca Muerta, donde la logística del agua pesa tanto como la química, esa diferencia es económica antes que ambiental. Este artículo parte de los criterios generales de turbidez y sólidos en agua de proceso minera.

El agua de retorno no es un efluente homogéneo. Cambia día a día durante las primeras semanas del pozo: arranca parecida al fluido de fractura y evoluciona hacia agua de formación, con salinidad, sólidos y hierro crecientes. Un tren de reúso tiene que tolerar esa variabilidad.

Qué es el reúso del flowback y por qué es un problema en fractura hidráulica

Definición y química del problema

El flowback es la porción del fluido de fractura que retorna a superficie tras la estimulación, mezclada progresivamente con agua de formación. Contiene los aditivos del fluido —geles, reductores de fricción, biocidas, quebradores—, sólidos finos de la formación y del apuntalante, hierro disuelto, sales y carga microbiológica. Reusarlo exige llevar tres parámetros a especificación: sólidos, bacterias y el potencial de incrustación del agua mezclada.

Qué medir antes de diseñar

Salinidad y cloruros, dureza total, bario y estroncio, sulfato, hierro total y disuelto, sólidos suspendidos y turbidez, DQO, pH, temperatura y recuentos microbiológicos. Los valores cambian a lo largo del retorno, por lo que conviene un muestreo seriado y no una única muestra puntual.

Cómo se detecta en planta: análisis e indicadores de campo

• Turbidez y sólidos en el tanque de almacenamiento y en la succión de bombas.
• Recuentos de bacterias sulfato-reductoras y heterótrofas en el agua almacenada.
• Pruebas de compatibilidad entre el agua de retorno y el agua de aporte previstas para la mezcla.
• Ensayos de gel: una rotura prematura del gel suele indicar actividad microbiológica o hierro disponible.

Causas: de dónde viene el problema

Alta salinidad y sólidos del agua de retorno

La salinidad crece a medida que aumenta la proporción de agua de formación. Eso limita las tecnologías de membrana y condiciona la química del fluido de fractura, que debe formularse para agua salina. El control de los sólidos finos, tratado en el artículo sobre sólidos en agua de inyección, es el primer paso del acondicionamiento.

Bacterias que degradan el gel de fractura

El agua almacenada en piletas y tanques es un excelente reactor biológico. Las bacterias degradan el polímero del gel, generan sulfuro y aportan biomasa que tapona la formación y ensucia filtros. Es la misma población que provoca el souring descripto en el artículo sobre hierro en agua de inyección cuando interactúa con el hierro disuelto.

Hierro disuelto y orgánicos del aditivo

El hierro ferroso precipita al tomar contacto con aire y forma un sólido fino muy difícil de filtrar; además interfiere con los aditivos del fluido. Los orgánicos residuales aportan DQO y alimentan la población microbiana.

Consecuencias operativas y costos

Impacto sobre equipos, proceso y producto

Un agua fuera de especificación se traduce en fluido de fractura inestable, taponamiento de la formación, desgaste de bombas de alta presión y colmatación de filtros. El costo se manifiesta en la etapa de bombeo, que es la más cara de toda la operación.

Riesgo normativo y de descarga

El agua de retorno y los barros asociados se manejan en el marco de la Ley 24.051 y su Decreto 831/93, con la operación encuadrada en la Resolución 105/92 de la Secretaría de Energía. Las condiciones de almacenamiento, transporte, reúso y disposición final las fija la autoridad provincial: en Neuquén, Mendoza, Chubut y Santa Cruz corresponde verificar los requisitos según la normativa provincial vigente antes de definir el esquema de reúso.

Costo total: OPEX, paradas no programadas y reposición de activos

Disponer agua implica transporte, pozo sumidero y tarifa; reusarla implica tratamiento y almacenamiento. La comparación correcta incluye ambos lados y también el costo de conseguir agua fresca, que en zonas áridas no es trivial ni está garantizado.

Soluciones convencionales y sus límites

Disposición en pozo sumidero: costo y logística

Es la alternativa más simple y, en muchos casos, la más cara: cada metro cúbico dispuesto se paga dos veces, una al transportarlo y otra al comprar agua fresca para la próxima etapa.

Evaporación: consumo energético

La evaporación forzada resuelve volumen, pero con un costo energético alto y una corriente concentrada que igual hay que disponer.

Ósmosis inversa a alta salinidad: límite osmótico

Por encima de cierta salinidad, la presión osmótica vuelve inviable la ósmosis inversa convencional. El reúso en fractura, en cambio, no necesita agua desalada: necesita agua con sólidos, bacterias y potencial de incrustación bajo control. Las especificaciones y la documentación técnica están en la ficha de I-SOFT® ROB, antiincrustante con antibiofouling.

Solución Watch Water: Crystolite®, RED-OXY® e INSTANT I-SOFT® ROB

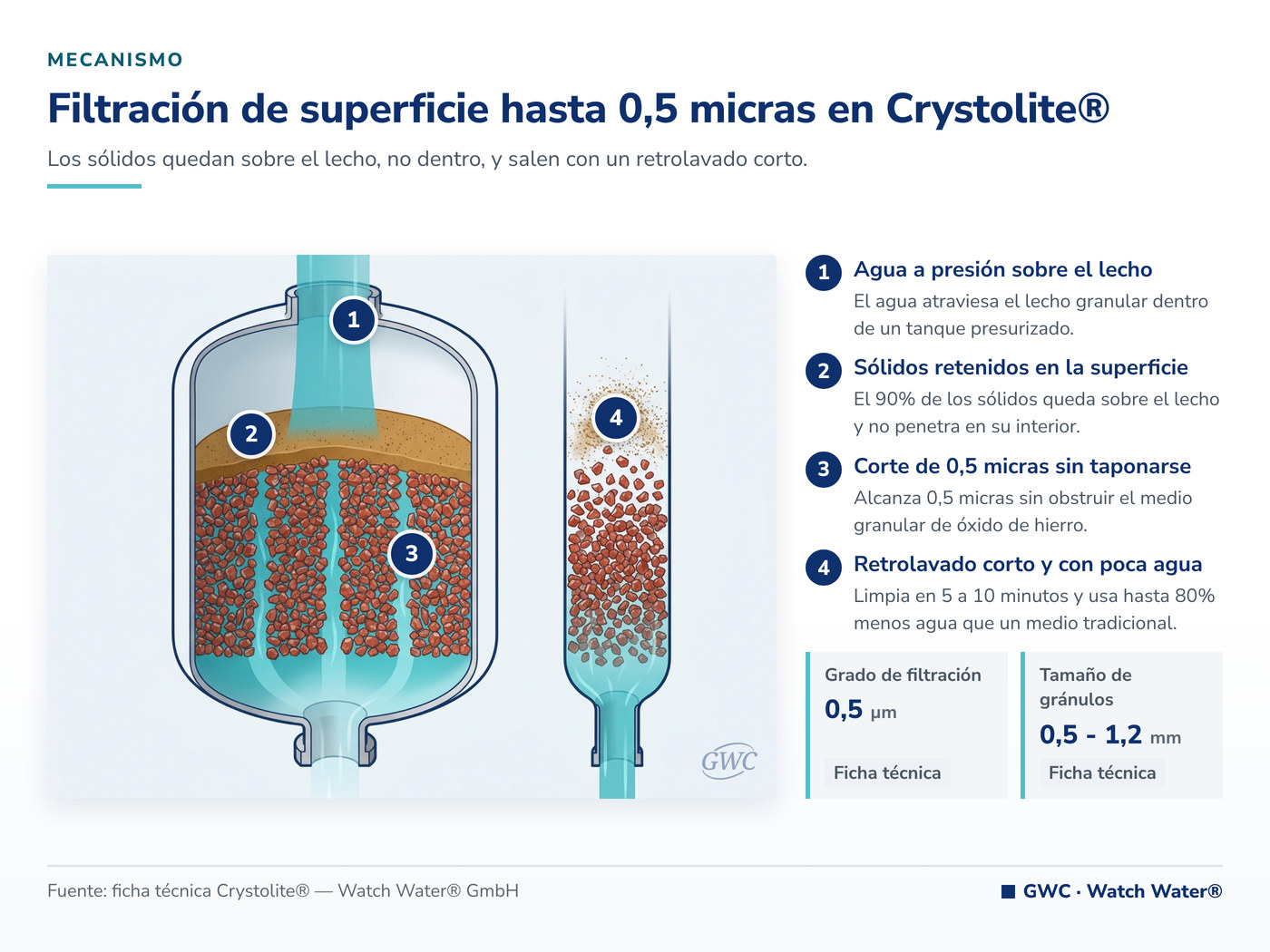

Crystolite®: sólidos hasta 0,5 micras con retrolavado corto

Crystolite®, el medio granular de microfiltración hasta 0,5 micras, retiene cerca del 90% de los sólidos en la superficie del lecho, lo que permite el corte submicrónico sin colmatar el medio y con retrolavados de 5 a 10 minutos que consumen hasta 80% menos agua que un medio tradicional. Tolera pH de 3 a 12, opera a 10 – 30 m/h con óptimo de 10 – 15 m/h y tiene una vida útil declarada de 10 a 15 años. Reemplaza bancos de cartuchos desechables, que en una operación de fractura son un consumible logísticamente incómodo.

RED-OXY®: oxidación avanzada para la carga orgánica

RED-OXY®, el sistema de generación in situ de ferratos (VI), combina RED-X®, OXY-X® y ADSORB-X® con filtración sobre Katalox Light® y pulido sobre Catalytic Carbon®. Actúa sobre materia orgánica (DBO, DQO, COT), hidrocarburos y HAP, metales pesados y bacterias y virus. Los reactivos se suministran en polvo 100% activo, se preparan típicamente en solución al 5% con agua desmineralizada u osmótica y suelen aplicarse con los equipos dosificadores existentes. OXY-X® y ADSORB-X® están clasificados como corrosivos y tóxicos para organismos acuáticos: se manipulan con el equipo de protección personal indicado en su hoja de datos de seguridad.

INSTANT I-SOFT® ROB: control de incrustación y biofouling sin fósforo

INSTANT I-SOFT® ROB, el antiincrustante con dispersante fuerte y biocida compatible con membranas, combate simultáneamente las incrustaciones de sílice y sulfato y el ensuciamiento biológico. Está formulado sin fosfatos ni fosfonatos, lo que evita aportar fósforo —nutriente clave del biofilm— y cuenta con certificación NSF/ANSI 60. Se presenta en polvo instantáneo: 5 kg rinden 100 litros de solución lista para dosificar, una ventaja logística importante en locación.

Tren de tratamiento recomendado y orden de las etapas

1. Decantación y desnatado del retorno en tanques o piletas, con control de ingreso de aire.
2. Oxidación de hierro y carga orgánica cuando el análisis lo justifica.
3. Filtración submicrónica para llevar sólidos a especificación de bombeo.
4. Control microbiológico e inhibición de incrustación en el agua de mezcla.
5. Verificación con ensayo de fluido sobre el agua ya tratada.

Qué NO hace el tren

• No desala: la salinidad del flowback no se reduce con este esquema.
• No elimina la necesidad de disponer una fracción del agua.
• No reemplaza el ensayo de compatibilidad del fluido de fractura con el agua tratada.
• Los reactivos oxidantes no son inocuos y exigen equipo de protección personal.
• El resultado depende de la etapa del retorno: el agua del día 3 no es la del día 30.

Parámetros de diseño y dosificación

Análisis de agua requerido antes de dimensionar

Muestreo seriado del retorno con salinidad, dureza, bario, estroncio, sulfato, hierro, sólidos, turbidez, DQO, pH, temperatura y microbiología, más caudal de retorno en m³/h, volumen de almacenamiento y especificación del fluido de fractura a preparar.

Puesta en marcha, control analítico y mantenimiento

Se define la especificación objetivo del agua de mezcla junto con el servicio de fractura, se ajusta la carrera de filtración por pérdida de carga y se controla turbidez, sólidos, hierro y recuentos microbiológicos a la salida. La dosis de oxidante se fija por jar test sobre el agua del día y se ajusta a medida que cambia el retorno.

Ejemplo típico de aplicación

Un esquema representativo es el de una operadora de Vaca Muerta que almacena el retorno de varias etapas en piletas y busca reusarlo en la siguiente fractura. El planteo típico es un tren de tres bloques: decantación con control de aire, filtración granular submicrónica en reemplazo del banco de cartuchos, y acondicionamiento químico del agua de mezcla con control microbiológico e inhibición de incrustación, con oxidación avanzada reservada para las fracciones de mayor DQO.

Qué se mide antes y después

• Sólidos suspendidos y turbidez a la entrada de las bombas de alta presión.
• Hierro total y disuelto.
• Recuentos de bacterias sulfato-reductoras y heterótrofas.
• Estabilidad del gel en ensayo de laboratorio con el agua tratada.
• Metros cúbicos reusados sobre metros cúbicos retornados.

Qué se puede y qué no se puede extrapolar

Se extrapola la arquitectura del tren y la secuencia de control. No se extrapolan dosis, porcentaje de reúso ni carrera de filtración: dependen del pozo, de la etapa del retorno y de la especificación del fluido, y se determinan con ensayo sobre el agua real.

Próximo paso: análisis de agua y cotización

Qué datos enviar a GWC

• Muestreo seriado del retorno, con fechas y volúmenes.
• Caudal de retorno en m³/h y capacidad de almacenamiento disponible.
• Especificación del agua exigida por el fluido de fractura.
• Costo actual de disposición y de agua fresca.
• Restricciones de espacio, energía y movilidad del equipo en locación.

Ensayo de laboratorio y prueba piloto en sitio

Se ensaya la filtrabilidad y la respuesta a oxidación sobre muestras de distintas etapas del retorno, y se valida el agua tratada en un ensayo de fluido. Recién con eso se dimensiona el tren definitivo y su modalidad —fija o móvil. En la misma familia temática se encuentra desalinización de agua salobre industrial.

Si hoy dispone todo el retorno, hay margen económico para revisar el esquema. Solicite su evaluación y cotización. Para el cuadro general del contaminante puede consultarse turbidez y sólidos suspendidos.
