Incrustación en agua de inyección: cómo prevenirla

La incrustación en agua de inyección petrolera se manifiesta primero como una presión que sube a caudal constante y termina en un workover: el sulfato de bario y el de estroncio son, junto con el carbonato de calcio, los depósitos que más inyectividad destruyen en la Cuenca Neuquina y en el Golfo San Jorge.

Lo que hace difícil el problema es que la incrustación no se forma por exceso de un ion, sino por incompatibilidad entre dos aguas: una que aporta sulfato y otra que aporta bario o estroncio. Ese es el punto de partida de cualquier estrategia seria de prevención.

Qué es la incrustación y por qué aparece en agua de inyección

Definición y química del problema

El sulfato de bario es una de las sales menos solubles que se manejan en la industria: precipita con concentraciones muy bajas de ambos iones y, una vez formado, es prácticamente insoluble en ácidos convencionales. El sulfato de estroncio es algo más soluble y el carbonato de calcio responde al pH y al CO₂, de modo que cada depósito exige una lógica distinta de prevención y de limpieza.

Qué medir antes de diseñar

Un análisis útil incluye bario, estroncio, calcio, magnesio, sulfato, bicarbonato, cloruros, pH, temperatura, presión y caudal, tanto del agua de formación como del agua de aporte. Con esos datos se calcula el índice de saturación de cada sal en las condiciones del pozo. Los valores son propios de cada sistema y no se pueden tomar de referencias generales.

Cómo se detecta en planta: análisis e indicadores de campo

• Presión de inyección creciente a caudal constante: el indicador más temprano y más confiable.
• Depósitos duros y blancos en válvulas, orificios y mandriles.
• Diferencia entre el análisis del agua mezclada y la suma teórica de las aguas componentes.
• Caída de caudal a presión de bomba constante.
• Registros de producción que muestran pérdida de admisión en intervalos puntuales.

Causas: de dónde viene el problema

Mezcla de agua de formación con agua de otra fuente

Es la causa dominante. El agua de formación suele aportar bario y estroncio, y el agua de aporte —superficial, de pozo somero o de otro yacimiento— aporta sulfato. Al mezclarse en el tanque, en la línea o en la cara de formación, precipitan. Por eso la compatibilidad de aguas se evalúa antes de decidir el esquema de mezcla, no después.

Cambios de presión y temperatura en el pozo

La caída de presión libera CO₂ y desplaza el equilibrio del carbonato hacia la precipitación; el aumento de temperatura reduce la solubilidad de varias sales. Un agua estable en superficie puede no serlo en fondo de pozo.

Bario y estroncio del agua de formación

Cuando el agua de formación tiene bario, el margen de maniobra es estrecho: basta muy poco sulfato para superar el producto de solubilidad. La prevención pasa por controlar el aporte de sulfato y por mantener la sal en suspensión, tema que se desarrolla en el artículo sobre sulfatos en agua de inyección.

Consecuencias operativas y costos

Impacto sobre equipos, proceso y producto

La incrustación reduce la inyectividad, erosiona orificios, traba válvulas y obliga a intervenciones de pozo. Cuando el depósito es sulfato de bario, la limpieza química convencional tiene poca eficacia y la alternativa suele ser mecánica o el reemplazo del componente. Los sólidos asociados agravan el taponamiento tratado en el artículo sobre sólidos en agua de inyección.

Riesgo normativo y de descarga

Los residuos de limpieza y los depósitos retirados pueden contener metales y, en algunos casos, radio natural asociado al sulfato de bario, por lo que su manejo se encuadra en la Ley 24.051 y su Decreto 831/93, con la operación alcanzada por la Resolución 105/92 de la Secretaría de Energía. Los criterios de disposición y los límites de vertido del efluente de limpieza se verifican según la normativa provincial vigente.

Costo total: OPEX, paradas no programadas y reposición de activos

Un workover por pérdida de inyectividad combina costo de equipo, diferido de producción del patrón de inyección y riesgo operativo. Comparado contra eso, el costo de un programa preventivo y de un tratamiento del agua de aporte es marginal.

Soluciones convencionales y sus límites

Antiescalantes con fosfonatos: aporte de fósforo y biofouling

Son eficaces sobre carbonatos y razonablemente buenos sobre sulfatos, pero aportan fósforo al sistema. Ese fósforo es nutriente para el biofilm y, en circuitos con bacterias sulfato-reductoras, puede empeorar el problema microbiológico mientras resuelve el de incrustación.

Acidificación: riesgo para la formación y el casing

El tratamiento ácido disuelve carbonatos, pero es prácticamente inefectivo sobre sulfato de bario, implica riesgo de daño a la formación y exige control estricto de corrosión sobre el casing y los tubulares. La alternativa Watch Water® correspondiente es el antiincrustante I-SOFT RO.

Bajar el caudal de inyección: pérdida de producción

Operar a menor caudal alivia la presión y disimula el problema, pero traslada el costo a la producción del patrón. Es una medida de contingencia, no una solución. La alternativa Watch Water® correspondiente es I-SOFT ROB.

Solución Watch Water: I-SOFT® RO, Filtersorb® CT e I-SOFT DESCALER®

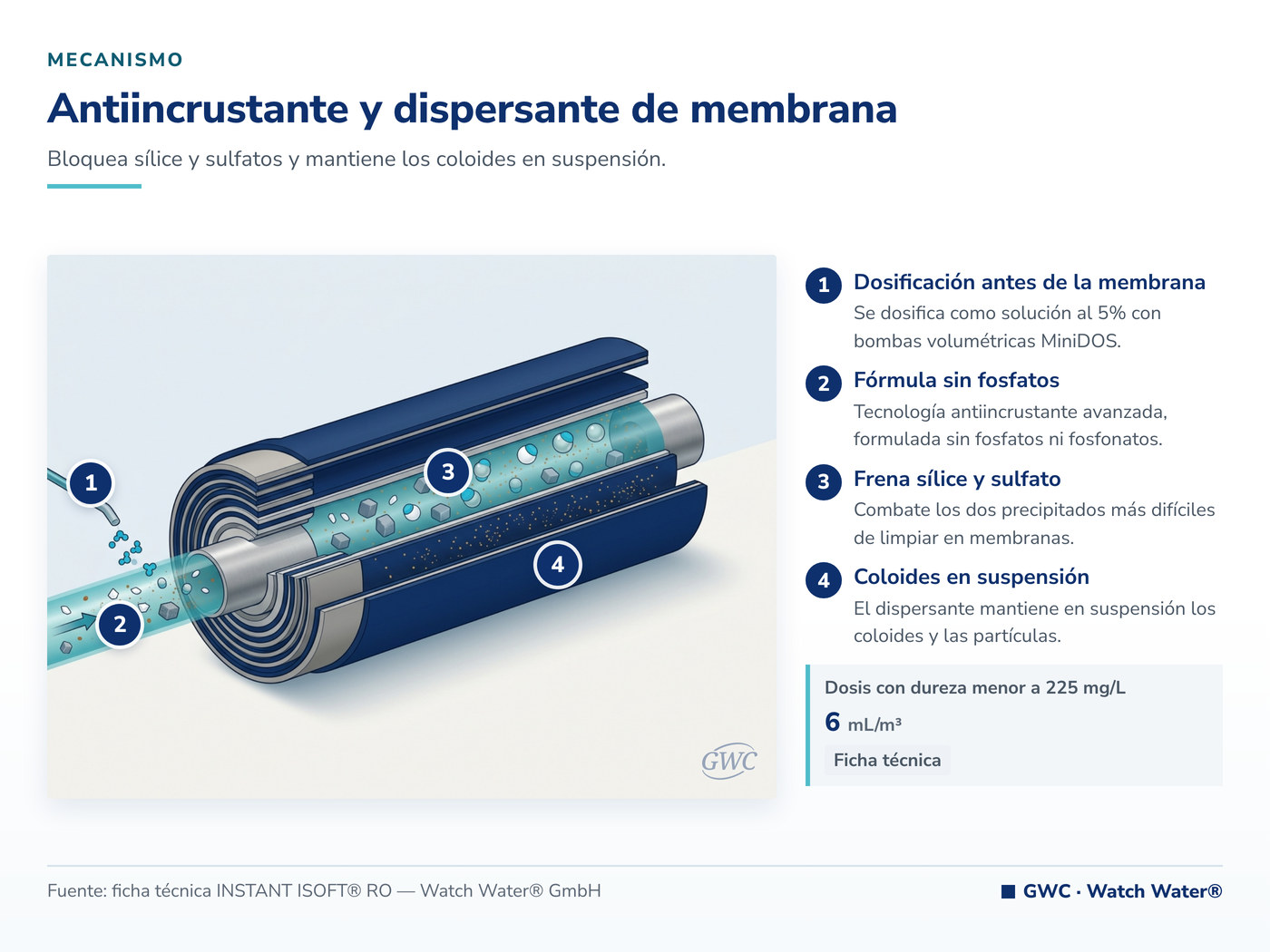

INSTANT I-SOFT® RO: inhibición sin fosfatos ni fosfonatos

INSTANT I-SOFT® RO, el antiincrustante con dispersante fuerte, está formulado sin fosfatos ni fosfonatos y diseñado específicamente para las incrustaciones de alta sílice y de sulfato —BaSO₄, SrSO₄ y CaSO₄—, que son los precipitados más difíciles de limpiar. El dispersante mantiene en suspensión coloides y partículas que provocan ensuciamiento. Se presenta en solución, en envases de 1, 5, 10 y 50 litros y concentraciones del 1% al 5%, y cuenta con certificación NSF/ANSI 60.

Filtersorb® CT: prevención catiónica y aniónica sin químicos

Filtersorb® CT, la mezcla 50:50 de SP3 y SPA, previene incrustaciones por dos vías complementarias: nucleación catalítica para los cationes de dureza temporal y un proceso exotérmico de superficie que separa los aniones —sulfatos, silicatos, fosfatos— de los cationes. Trabaja en flujo ascendente continuo, sin regeneración, sin sal, sin químicos y sin agua de desecho. Está indicado para agua con dureza permanente superior a 250 mg/L de Ca + Mg + SiO₂ + SO₄.

Es importante ser preciso: Filtersorb® SP3 y CT no son ablandadores. No reducen la dureza, no modifican el TDS ni el pH del agua; previenen la formación de incrustación por cristalización asistida por nucleación. Reemplazan al ablandador de resina como estrategia de protección contra incrustaciones, sin sal ni salmuera, pero no cumplen su función de intercambio iónico. La alternativa Watch Water® correspondiente es Crystolite para bajar el SDI.

INSTANT I-SOFT DESCALER®: limpieza con indicador visual de fuerza

I-SOFT DESCALER®, el desincrustante ácido en polvo, combina ácido, agente quelante, inhibidor de corrosión e indicador visual de fuerza que muestra cuándo la solución se agotó. Eso evita las dos fallas típicas de una limpieza: cortarla antes de tiempo o sobredosificar y atacar el metal base. Es un producto ácido: exige equipo de protección personal, neutralización del efluente y disposición controlada.

Tren de tratamiento recomendado y orden de las etapas

1. Estudio de compatibilidad de aguas e índices de saturación en condiciones de pozo.
2. Acondicionamiento del agua de aporte, incluida la prevención aniónica cuando el sulfato es alto.
3. Dosificación de inhibidor sin fósforo, proporcional al caudal.
4. Limpieza química controlada cuando ya hay depósito, con seguimiento del indicador de fuerza.
5. Monitoreo de presión a caudal constante como indicador de éxito.

Qué NO hacen estos productos

• Filtersorb® CT no ablanda el agua ni baja el TDS: previene incrustación por nucleación.
• El inhibidor no disuelve un depósito existente; para eso está la limpieza química.
• El desincrustante tiene baja eficacia sobre sulfato de bario ya consolidado.
• Ningún producto sustituye el estudio de compatibilidad de aguas.
• Filtersorb® CT tiene límites de operación: hierro máx. 0,5 mg/L, manganeso máx. 0,05 mg/L, cobre máx. 1,3 mg/L, salinidad máx. 35.000 mg/L y ausencia de aceite y H₂S.

Parámetros de diseño y dosificación

Análisis de agua requerido antes de dimensionar

Análisis completo de ambas aguas —formación y aporte— con bario, estroncio, calcio, magnesio, sulfato, bicarbonato, sílice, cloruros, hierro, pH y temperatura, más caudal en m³/h, presión de inyección y esquema de mezcla. El mismo criterio aplicado a otro contexto se ve en remoción de sulfatos en agua de mina.

Puesta en marcha, control analítico y mantenimiento

Se registra la presión de inyección a caudal constante antes de arrancar, se ajusta la dosis según la tabla y el análisis, y se sigue la evolución de la presión, el residual de inhibidor y el análisis de bario y sulfato en la mezcla. La dosificación proporcional puede resolverse con bombas volumétricas, incluso sin energía eléctrica en locaciones aisladas. Un caso comparable, útil para contrastar, es sílice en salares de litio, cómo removerla del agua.

Ejemplo típico de aplicación

Un esquema representativo es el de un sistema de inyección de la Cuenca Neuquina con presión creciente a caudal constante y depósitos duros en mandriles. El planteo típico combina un estudio de compatibilidad entre el agua de formación y el agua de aporte, un programa preventivo con inhibidor sin fósforo dosificado proporcionalmente al caudal, y una limpieza química controlada por indicador visual sobre los componentes ya afectados. Para un escenario acotado puede verse incrustación de sulfatos en ósmosis inversa minera.

Qué se mide antes y después

• Presión de inyección a caudal constante, punto por punto.
• Bario, estroncio, calcio y sulfato en las aguas componentes y en la mezcla.
• Residual de inhibidor en línea.
• Peso y composición del depósito retirado en la limpieza.

Qué se puede y qué no se puede extrapolar

Se extrapola el método: compatibilidad, prevención, limpieza controlada y monitoreo de presión. No se extrapolan dosis ni resultados, porque dependen de la composición de cada par de aguas y de las condiciones de presión y temperatura del pozo.

Próximo paso: análisis de agua y cotización

Qué datos enviar a GWC

• Análisis completos del agua de formación y del agua de aporte.
• Caudal en m³/h, presión de inyección y su histórico.
• Temperatura de fondo y esquema de mezcla.
• Materiales del sistema y composición de depósitos anteriores, si se analizaron.
• Programa químico actual y equipos de dosificación disponibles.

Ensayo de laboratorio y prueba piloto en sitio

El estudio de compatibilidad y el ensayo de inhibición en condiciones simuladas definen dosis y estrategia. La prueba en sitio se hace sobre un pozo testigo, con seguimiento de presión, antes de extender el programa al patrón completo.

Si la presión de inyección viene subiendo, cada mes de demora agrega depósito y reduce las chances de una limpieza efectiva. Solicite su evaluación y cotización.

Solicitar estudio de compatibilidad y cotización
