Sólidos en agua de inyección: evitar el taponamiento

La filtración de agua de inyección petrolera define, más que cualquier otro parámetro, cuántos años se mantiene la inyectividad de un pozo: los sólidos que pasan el filtro terminan taponando la cara de formación, y recuperar esa permeabilidad es caro cuando es posible. Para el diagnóstico de base conviene repasar turbidez y sólidos suspendidos.

El problema no es solo cuánto sólido hay, sino de qué tamaño. Un agua con baja concentración de partículas finas puede dañar más que otra con más sólidos gruesos, porque las partículas del orden del micrón son las que penetran y se alojan en la garganta de poro.

Qué son los sólidos suspendidos y por qué aparecen en agua de inyección

Definición y química del problema

Los sólidos suspendidos del agua de inyección son una mezcla de finos de formación, productos de corrosión, precipitados de hierro, sulfuro de hierro, biomasa y restos de aditivos. Su distribución de tamaños importa más que su masa total: el criterio habitual relaciona el tamaño de partícula con el tamaño de garganta de poro de la roca receptora.

Qué medir antes de diseñar

Sólidos suspendidos totales, turbidez, distribución de tamaño de partícula, hierro total y disuelto, sulfuro, contenido de aceite, recuentos microbiológicos y caudal en m³/h. Los valores dependen del sistema y deben salir del muestreo propio, tomado en el punto de inyección y no solo en el tanque.

Cómo se detecta en planta: análisis e indicadores de campo

• Presión de inyección creciente a caudal constante.
• Colmatación rápida de cartuchos filtrantes: la frecuencia de recambio es un dato de proceso.
• Turbidez y sólidos medidos aguas abajo del filtro existente.
• Color y textura del sólido retenido: negro indica sulfuro de hierro; ocre, óxido férrico.
• Registros de inyección que muestran pérdida de admisión localizada.

Causas: de dónde viene el problema

Finos de formación y productos de corrosión

El agua producida arrastra finos del propio reservorio y, al circular por líneas de acero al carbono, incorpora óxidos y sulfuros generados por corrosión interna. Cuanto peor es la integridad del sistema, más sólidos entran al agua de inyección.

Precipitados de hierro por contacto con oxígeno

El agua de formación llega reducida, con hierro ferroso disuelto. Cualquier ingreso de aire en tanques atmosféricos lo oxida a férrico y precipita un hidróxido fino, muy difícil de retener con filtros de corte grueso. El tema se desarrolla en el artículo sobre hierro en agua de inyección.

Biomasa y sólidos orgánicos del sistema

Fragmentos de biofilm desprendidos de tanques y líneas son sólidos deformables que atraviesan medios de corte medio y taponan la formación con especial eficacia. Esa es una razón más para controlar el biofilm antes que el filtro.

Consecuencias operativas y costos

Impacto sobre equipos, proceso y producto

Además del daño de formación, los sólidos erosionan orificios y bombas, colmatan cartuchos y ensucian medidores. En sistemas con incrustación simultánea, el sólido actúa como semilla de cristalización y acelera el depósito, según se explica en el artículo sobre incrustación en agua de inyección.

Riesgo normativo y de descarga

Los sólidos retenidos y los cartuchos usados con hidrocarburo y metales se gestionan como residuos alcanzados por la Ley 24.051 y su Decreto 831/93, dentro del marco de la Resolución 105/92 de la Secretaría de Energía. El destino final y la caracterización se definen según la normativa provincial vigente.

Costo total: OPEX, paradas no programadas y reposición de activos

El costo recurrente de cartuchos desechables, su disposición como residuo y las horas de mantenimiento asociadas compiten directamente con el costo de un filtro granular retrolavable. A eso se suman los workovers por daño de formación, que son el componente más caro.

Filtración de agua de inyección petrolera: soluciones convencionales y sus límites

Filtros de cartucho: costo recurrente y residuo

Dan un corte definido y son simples de instalar, pero cada elemento es un consumible que termina siendo residuo. En aguas con sólidos variables, el costo mensual y la logística de reposición en locación se vuelven el problema principal.

Filtros de arena: corte insuficiente

La arena y la antracita trabajan típicamente en el rango de 12 a 20 micras, muy por encima del tamaño de las partículas que dañan la formación. Además, consumen mucha agua de retrolavado.

Hidrociclones: no retienen finos

Son excelentes para separar sólidos gruesos y densos con bajo costo operativo, pero su eficiencia cae fuertemente con las partículas finas y con los sólidos deformables de origen biológico.

Solución Watch Water: Crystolite® y Zeosorb®

Crystolite®: filtración granular hasta 0,5 micras

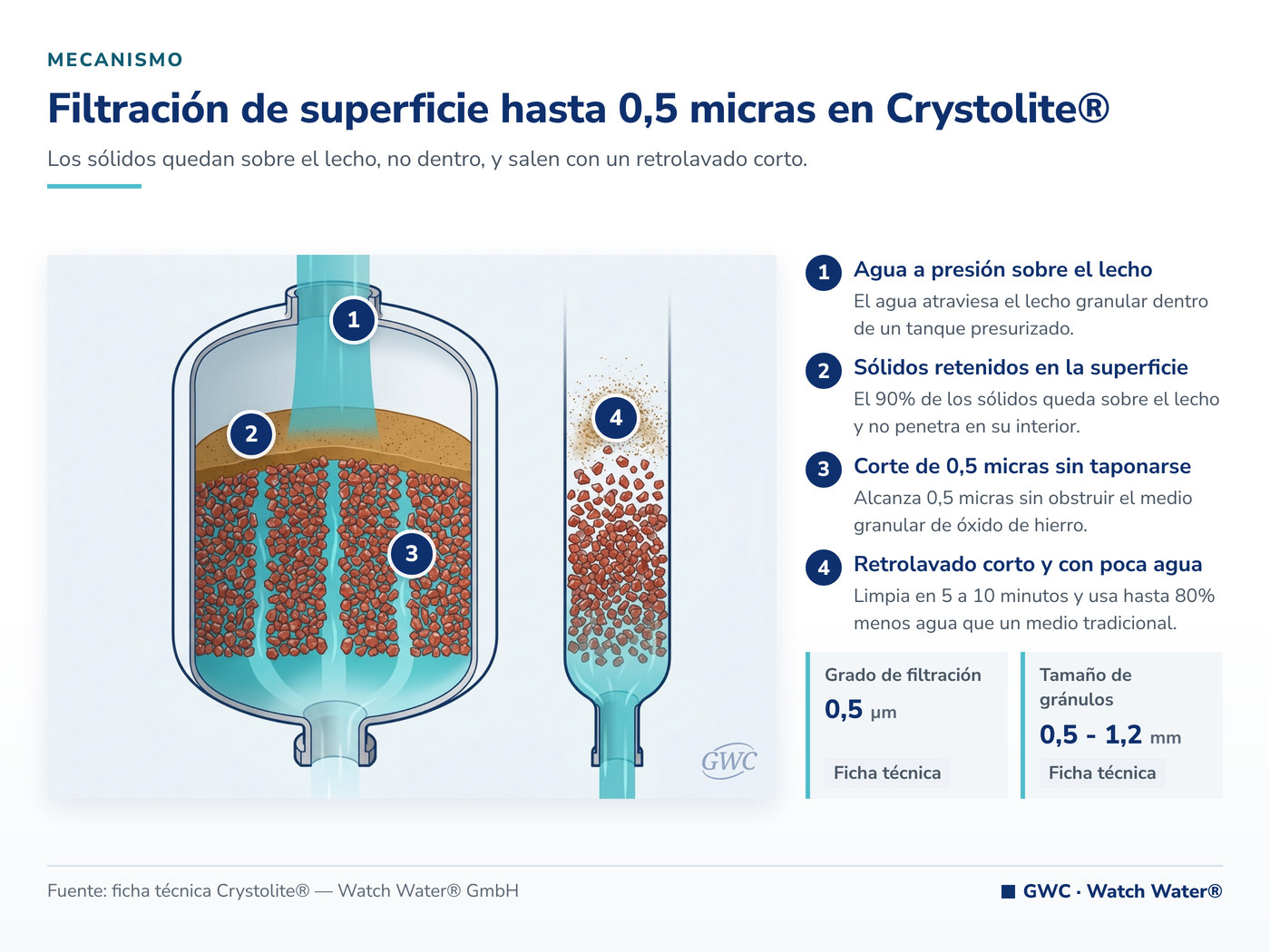

Crystolite®, el primer medio filtrante granular que retiene hasta 0,5 micras, trabaja por filtración de superficie en tanque presurizado: cerca del 90% de los sólidos queda retenido en la superficie del lecho y no dentro de él. Esa característica permite alcanzar el corte submicrónico sin colmatar el medio y limpiarlo con retrolavados cortos de 5 a 10 minutos que consumen hasta 80% menos agua que un medio tradicional. Su reducción de SDI es, según la documentación del fabricante, de 5 a 8 veces mayor que la de sus competidores más cercanos, y tolera pH de 3 a 12 con una vida útil de 10 a 15 años.

Zeosorb®: zeolita natural como reemplazo de arena y antracita

Zeosorb®, la zeolita natural de alta superficie, filtra en profundidad hasta 3 micras —frente a las 12 a 20 micras de arena y antracita— y suma adsorción por intercambio catiónico de amonio, metales pesados y materia orgánica disuelta. Permite duplicar la capacidad de un tren de filtración sin agregar tanques, simplemente cambiando el medio, y reduce a la mitad la cantidad de ciclos de retrolavado con un consumo de agua entre un tercio y la mitad menor. Su limitación conocida es que no adsorbe aniones, por su carga superficial negativa.

Tren de tratamiento recomendado y orden de las etapas

1. Control del ingreso de oxígeno para no generar precipitado fino aguas arriba.
2. Desbaste con hidrociclón o filtro grueso donde haya sólidos densos.
3. Filtración en profundidad sobre zeolita para bajar la carga y adsorber amonio y trazas metálicas.
4. Filtración de pulido submicrónica antes de la bomba de inyección.
5. Control microbiológico para evitar el desprendimiento de biofilm hacia el filtro.

Qué NO hacen estos medios

• No remueven sales disueltas ni bajan la salinidad.
• No reemplazan el control de corrosión ni el de biofilm: filtran el síntoma.
• Zeosorb® no adsorbe aniones.
• Ningún medio granular compensa un ingreso de aire permanente al sistema.
• El corte declarado corresponde a condiciones de diseño: la performance real depende de la carga, la velocidad y el estado del lecho.

Parámetros de diseño y dosificación

Análisis de agua requerido antes de dimensionar

Sólidos suspendidos, turbidez, distribución de tamaño de partícula, hierro, sulfuro, aceite en agua, pH, temperatura, salinidad, caudal en m³/h y presión disponible, más el dato de frecuencia de recambio de cartuchos si hoy se usan.

Puesta en marcha, control analítico y mantenimiento

Se clasifica el lecho con un retrolavado inicial, se fija la carrera de filtración por pérdida de carga y se controla turbidez y sólidos en entrada y salida. El indicador operativo clave es la presión de inyección a caudal constante: si se estabiliza, el filtro está cumpliendo su función.

Ejemplo típico de aplicación

Un escenario representativo es el de un sistema de inyección de un yacimiento maduro del Golfo San Jorge que opera con un banco de cartuchos y los recambia con alta frecuencia por colmatación. El planteo típico es reemplazar ese banco por filtración granular retrolavable, con una etapa en profundidad y una etapa de pulido submicrónico antes de la bomba, y comparar el costo mensual total contra el de los consumibles.

Qué se mide antes y después

• Sólidos suspendidos y turbidez en entrada y salida.
• Presión de inyección a caudal constante.
• Consumo de agua de retrolavado por ciclo.
• Costo mensual de consumibles y de disposición de residuos.

Qué se puede y qué no se puede extrapolar

Se extrapola la arquitectura del tren y el criterio de corte por tamaño de partícula. No se extrapolan la carrera de filtración ni el consumo de retrolavado, que dependen de la carga real de sólidos del sistema y de la velocidad de servicio adoptada.

Próximo paso: análisis de agua y cotización

Qué datos enviar a GWC

• Caudal de inyección en m³/h y presión disponible.
• Sólidos suspendidos, turbidez y distribución de tamaño de partícula.
• Hierro, sulfuro, aceite en agua y salinidad.
• Frecuencia y costo actual de recambio de cartuchos.
• Características de la formación receptora, si están disponibles.

Ensayo de laboratorio y prueba piloto en sitio

Un ensayo de filtrabilidad sobre el agua real y una prueba piloto a caudal reducido permiten fijar velocidad de servicio, carrera y consumo de retrolavado con datos propios antes de dimensionar los tanques definitivos. En la misma familia temática se encuentra reúso de flowback y agua de retorno.

Si su banco de cartuchos se colmata cada pocos días, el costo anual probablemente ya justifique el cambio de tecnología. Solicite su evaluación y cotización. El panorama completo, con las rutas de tratamiento comparadas, está en turbidez y sólidos en agua de proceso minera.
