Sílice en agua de pozo de campo petrolero

La remoción de sílice en agua de pozo industrial es uno de los pocos problemas de tratamiento donde inhibir no alcanza: por encima de su límite de solubilidad, la sílice precipita igual y forma el depósito más duro y más difícil de limpiar de toda la operación. La discusión de fondo está en el análisis de remoción de sílice en agua industrial.

En campos petroleros de la Cuenca Neuquina y del Golfo San Jorge, con acuíferos profundos y aguas de zonas volcánicas, la sílice aparece con frecuencia como el parámetro que limita la recuperación de una planta de ósmosis y los ciclos de una torre de enfriamiento.

Qué es la sílice y por qué aparece en campos petroleros

Definición y química del problema

La sílice se presenta en dos formas que se comportan distinto: la sílice reactiva, disuelta como ácido silícico monomérico, y la sílice coloidal, polimerizada en partículas que no se detectan con el método analítico habitual. La primera polimeriza y precipita al superar su límite de solubilidad; la segunda ensucia por deposición física. Un análisis que solo mide sílice reactiva puede subestimar gravemente el problema.

Qué medir antes de diseñar

Sílice reactiva y sílice total —la diferencia da la coloidal—, pH, temperatura, dureza, alcalinidad, hierro, aluminio, conductividad y caudal en m³/h. El pH y la temperatura importan especialmente, porque modifican el límite de solubilidad de la sílice.

Cómo se detecta en planta: análisis e indicadores de campo

• Depósitos vítreos, duros y transparentes que no ceden a la limpieza ácida convencional.
• Caída de permeado en la última etapa de un tren de ósmosis.
• Techo de ciclos en una torre de enfriamiento que no se puede superar.
• Diferencia entre sílice total y reactiva en el análisis de alimentación.
• Limpiezas con fluoruros como única alternativa efectiva: señal de que el problema ya es silíceo.

Causas: de dónde viene el problema

Acuíferos profundos con sílice disuelta

El agua subterránea en contacto prolongado con rocas silicatadas disuelve sílice. Es un aporte geológico que no se puede modificar en origen. La documentación técnica identifica los 50 mg/L como el nivel a partir del cual el problema se vuelve crítico.

Concentración por recirculación y evaporación

En torres y en circuitos cerrados, la sílice se concentra con cada ciclo. Lo mismo ocurre en el concentrado de una planta de ósmosis: al aumentar la recuperación, la sílice del rechazo crece hasta superar su límite.

Aumento de sílice al subir la recuperación de membranas

Es el conflicto típico del diseño: se quiere recuperar más agua y la sílice del concentrado lo impide. Sin removerla antes, la recuperación queda limitada por ese techo, tal como se plantea en el artículo sobre agua salobre en campo.

Consecuencias operativas y costos

Impacto sobre equipos, proceso y producto

Pérdida de permeado y de recuperación en membranas; límite de ciclos y mayor consumo de agua de reposición en torres; depósitos aislantes en calderas que degradan la transferencia térmica. En todos los casos, la limpieza exige químicos agresivos y paradas prolongadas, tema vinculado al artículo sobre torres de enfriamiento en refinería.

Riesgo normativo y de descarga

Las soluciones de limpieza de depósitos silíceos suelen contener compuestos fluorados peligrosos y su efluente debe caracterizarse y gestionarse en el marco de la Ley 24.051 y su Decreto 831/93. En instalaciones de petróleo y gas rige además la Resolución 105/92 de la Secretaría de Energía, y los límites de vertido se verifican según la normativa provincial vigente.

Costo total: OPEX, paradas no programadas y reposición de activos

El costo se compone de agua de reposición, inhibidores, limpiezas, membranas reemplazadas y horas de parada. Removerla antes convierte un costo recurrente y creciente en una etapa de tratamiento con parámetros conocidos.

Remoción de sílice en agua de pozo industrial: soluciones convencionales y sus límites

Solo antiincrustante: límite de solubilidad de la sílice

Un inhibidor de umbral extiende el rango en el que la sílice permanece en solución, pero no modifica su química. Superado el límite, precipita igual. La inhibición es una herramienta válida dentro de un rango, no una solución universal.

Cal-magnesio: lodo y control de pH

El tratamiento con cal y sales de magnesio remueve sílice, pero genera un volumen importante de lodo, exige control fino de pH y requiere una planta de manejo de barros que no siempre se justifica en campo.

Limpiezas con fluoruros: peligrosidad y paradas

Son efectivas sobre depósito silíceo y por eso se usan, pero implican manipular químicos peligrosos, con riesgo para el personal y un efluente complejo. Además, cada limpieza es una parada. Las condiciones de operación figuran en la ficha de I-SOFT RO para sílice y sulfatos en ósmosis.

Solución Watch Water: SilicaTrapp® e INSTANT I-SOFT® RO

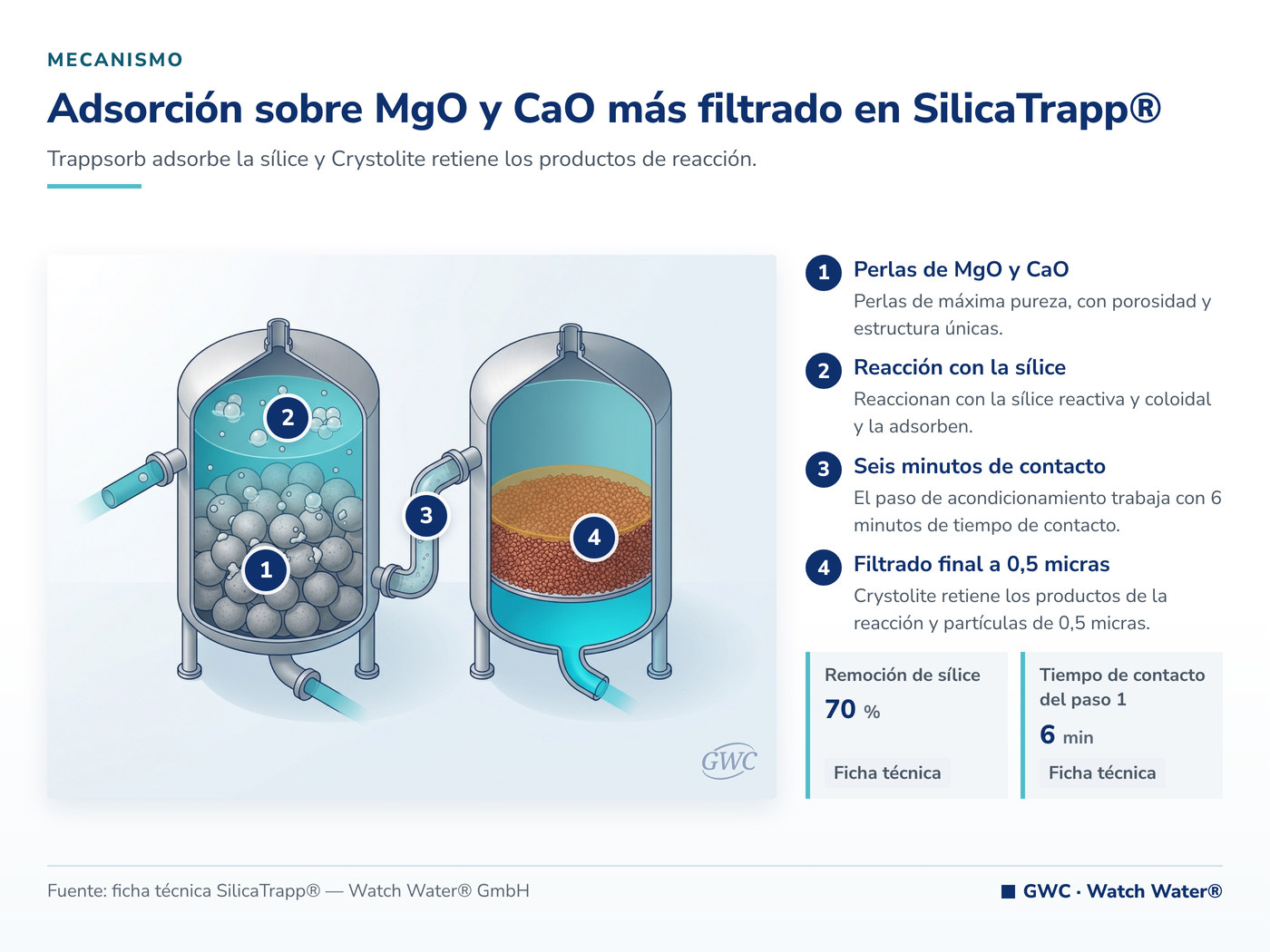

SilicaTrapp®: el proceso que remueve en lugar de inhibir

SilicaTrapp®, el proceso de dos etapas desarrollado por Watch Water®, es, según su documentación, el primer proceso capaz de remover hasta el 70% del contenido total de sílice del agua, incluida la fracción coloidal, según la química de cada agua.

• Paso 1 — acondicionamiento con Trappsorb®: perlas activadas de MgO y CaO de máxima pureza, con una estructura de macroporos que permite una reacción rápida con la sílice reactiva y coloidal. Perlas de 2 a 5 mm, densidad aparente 1.300 kg/m³, tiempo de contacto 6 minutos, velocidad de servicio 4 – 6 gpm/pie² y retrolavado a 20 – 22 gpm/pie².
• Paso 2 — filtración con Crystolite®: retiene los productos de la reacción y las partículas hasta 0,5 micras. Granulado de 0,5 a 1,2 mm, densidad 1.050 kg/m³, lecho de 75 a 120 cm, servicio 8 gpm/pie² y retrolavado 8 – 10 gpm/pie².

Como efecto adicional, Trappsorb®, el adsorbente activado de óxidos de magnesio y calcio, neutraliza el pH y aporta calcio y magnesio, lo que también lo hace útil como etapa de remineralización.

INSTANT I-SOFT® RO: inhibición residual para lo que queda

INSTANT I-SOFT® RO, el antiincrustante de membranas con dispersante fuerte, está formulado sin fosfatos ni fosfonatos y diseñado específicamente para incrustaciones de alta sílice y de sulfato. Se dosifica según el contenido de sílice del agua: 10, 20, 30 y 40 mL/m³ de solución al 5% para sílice menor a 20, 40, 60 y 80 mg/L respectivamente. Cuenta con certificación NSF/ANSI 60.

Tren de tratamiento recomendado y orden de las etapas

1. Análisis con sílice reactiva y total, para conocer la fracción coloidal.
2. Acondicionamiento con el lecho de óxidos, con tiempo de contacto adecuado a la remoción.
3. Filtración submicrónica de los productos de reacción.
4. Inhibición residual sobre la sílice remanente, dosificada según el análisis de salida.
5. Verificación de sílice a la salida de cada etapa.

Qué NO hace el proceso

• No remueve el 100% de la sílice: el valor declarado es hasta 70% y depende de la química del agua.
• El inhibidor no aumenta la solubilidad indefinidamente.
• El lecho de óxidos eleva el pH y aporta dureza: eso debe contemplarse en el diseño aguas abajo.
• Para remoción de contaminantes se requiere flujo lento y post-filtración; no es un proceso de alta velocidad.
• El resultado real se estima con ensayo sobre el agua propia, no con el valor declarado.

Parámetros de diseño y dosificación

Análisis de agua requerido antes de dimensionar

Sílice reactiva y total, pH, temperatura, dureza, alcalinidad, hierro, aluminio, conductividad, sólidos suspendidos y caudal en m³/h, más el objetivo del proyecto: recuperación de membranas o ciclos de torre.

Puesta en marcha, control analítico y mantenimiento

Se retrolava el lecho al arranque y luego de forma semanal o según necesidad. El control analítico compara sílice reactiva y total a la entrada y a la salida de cada paso, junto con pH y dureza, porque el acondicionamiento los modifica. Sobre la corriente tratada se ajusta la dosis del inhibidor con la tabla correspondiente al valor de sílice remanente.

Ejemplo típico de aplicación

Un escenario representativo es el de una planta de ósmosis de campo de la Cuenca Neuquina cuya recuperación está limitada por la sílice del concentrado. El planteo típico es un acondicionamiento previo de dos etapas para bajar la sílice, seguido de inhibición residual sobre el valor remanente, con verificación analítica en cada punto y recálculo de la recuperación posible.

Qué se mide antes y después

• Sílice reactiva y total en entrada y salida de cada etapa.
• pH y dureza después del acondicionamiento.
• Recuperación de la planta de ósmosis y presión diferencial.
• Frecuencia de limpiezas químicas.
• Consumo de agua de retrolavado.

Qué se puede y qué no se puede extrapolar

Se extrapolan los parámetros de diseño de los lechos, que son datos del fabricante. No se extrapola el porcentaje de remoción: el valor declarado de hasta 70% depende de la química del agua y debe verificarse con ensayo antes de comprometer un diseño.

Próximo paso: análisis de agua y cotización

Qué datos enviar a GWC

• Sílice reactiva y sílice total del agua de pozo.
• pH, temperatura, dureza, alcalinidad, hierro y aluminio.
• Caudal en m³/h y objetivo del proyecto.
• Esquema del sistema aguas abajo: membranas, torre o caldera.
• Histórico de limpiezas y de limitaciones de recuperación o de ciclos.

Ensayo de laboratorio y prueba piloto en sitio

Un ensayo de remoción sobre el agua real define el porcentaje alcanzable y el tiempo de contacto necesario. Con ese dato se dimensionan los lechos y se recalcula la recuperación o los ciclos que el sistema puede sostener. El mismo criterio aplicado a otro contexto se ve en sílice en calderas de alta presión y arrastre a turbina.

Si la sílice le está poniendo techo a la planta, el análisis con sílice total es el punto de partida. Solicite su ensayo y cotización. La guía que ordena todas las alternativas es sílice en salmueras y agua de salar.
