Pretratamiento de ósmosis inversa en minería: SDI bajo

Un buen pretratamiento de ósmosis inversa industrial es la diferencia entre un tren de membranas que dura años y uno que exige limpiezas químicas cada pocas semanas. En una planta minera, donde el agua de pozo llega con coloides, hierro y materia orgánica, ese pretratamiento define directamente el costo por metro cúbico de permeado.

Este artículo revisa qué es el fouling coloidal, por qué el SDI es el parámetro que gobierna el diseño, dónde se quedan cortos los filtros multimedia y los cartuchos, y qué combinación de medio filtrante, antiincrustante y dosificación proporcional propone Watch Water® para un sitio remoto.

Qué es el fouling coloidal y por qué aparece en el pretratamiento de ósmosis inversa

Definición y química del problema

El fouling coloidal es el depósito, sobre la superficie de la membrana, de partículas demasiado pequeñas para sedimentar y demasiado grandes para atravesarla: arcillas, sílice coloidal, óxidos de hierro, materia orgánica y microorganismos. Esa capa reduce el flujo de permeado, aumenta la presión diferencial y obliga a limpiezas químicas cada vez más frecuentes.

El indicador estándar es el SDI (Silt Density Index), que mide la velocidad de colmatación de una membrana de prueba de 0,45 µm. No mide masa de sólidos sino capacidad de ensuciamiento, que es exactamente lo que le interesa al diseñador de una planta de ósmosis.

Valores típicos en el pretratamiento de ósmosis inversa

Los fabricantes de membranas suelen especificar un SDI máximo en el agua de alimentación, y ese valor es el objetivo de diseño del pretratamiento. La turbidez acompaña como parámetro de control rápido, pero no lo reemplaza: dos aguas con la misma turbidez pueden tener SDI muy distintos según la naturaleza de las partículas.

Un filtro de arena o antracita corta en el rango de 12 a 20 micras. Ese corte es insuficiente para bajar el SDI de forma confiable, porque las partículas que colmatan la membrana están uno o dos órdenes de magnitud por debajo.

Cómo se detecta en planta: análisis e indicadores de campo

• SDI₁₅ sobre el agua de alimentación, medido en el punto de ingreso a las membranas y no a la salida del pozo.
• Turbidez en NTU como control continuo, correlacionada periódicamente con el SDI.
• Hierro y manganeso totales y disueltos: son una causa frecuente de fouling coloidal cuando se oxidan aguas arriba.
• Indicadores de campo: caída del flujo normalizado de permeado, aumento de la presión diferencial entre etapas y acortamiento del intervalo entre limpiezas químicas.

Causas: de dónde viene el problema

Coloides y arcillas del agua cruda

El agua de pozo de faena y el agua superficial de deshielo arrastran arcillas y sílice coloidal en suspensión estable. No sedimentan por gravedad en tiempos razonables ni se retienen en un lecho de arena, de modo que llegan íntegras a la membrana.

Hierro y manganeso oxidados aguas arriba

El hierro ferroso disuelto en un acuífero anóxico se oxida al contacto con el aire y precipita como hidróxido férrico coloidal. Si esa oxidación ocurre en la línea, aguas arriba del pretratamiento, el resultado es un coloide finísimo y particularmente adherente sobre la poliamida.

Materia orgánica natural y biofouling incipiente

Los ácidos húmicos y fúlvicos del agua superficial se adsorben sobre la membrana y, además, funcionan como sustrato para el desarrollo de biopelícula. Un fouling que empieza siendo coloidal termina siendo biológico, y ese es mucho más difícil de revertir.

Consecuencias operativas y costos

Impacto sobre equipos, proceso y producto

La caída del flujo de permeado obliga a aumentar la presión de alimentación, con el consiguiente consumo energético. La presión diferencial creciente daña mecánicamente los elementos. Y cada limpieza química es una parada de producción, más un consumo de reactivos y una pérdida de vida útil de la membrana.

Riesgo normativo y de descarga

Las soluciones de limpieza gastadas son un efluente propio, con pH extremos y con los agentes quelantes y detergentes empleados. Su descarga está alcanzada por el permiso de vertido, lo que agrega un problema de gestión a cada evento de limpieza.

Costo total: OPEX, paradas no programadas y reposición de activos

El costo dominante es el reemplazo anticipado de membranas, seguido del consumo de cartuchos desechables, la energía adicional y las horas de parada. Un pretratamiento correctamente dimensionado se amortiza, en general, contra el ahorro de esos cuatro ítems.

Soluciones convencionales y sus límites

Filtros multimedia: corte insuficiente para SDI

Un filtro de arena y antracita retiene sólidos a partir de 12 a 20 micras. Es eficaz para proteger bombas y reducir turbidez gruesa, pero no alcanza el corte necesario para bajar el SDI de forma confiable. Además, consume una cantidad importante de agua de retrolavado.

Cartuchos: costo recurrente y falta de retrolavado

Los cartuchos de 5 o 1 micra logran el corte, pero no se retrolavan: se descartan. En un agua con carga coloidal alta, el reemplazo se vuelve semanal y el costo recurrente, sumado a la generación de residuo, deja de ser razonable.

Ultrafiltración: CAPEX y limpiezas químicas

La ultrafiltración resuelve el problema técnico con holgura, pero implica una inversión considerable, requiere su propio régimen de limpiezas químicas y suma complejidad de operación y repuestos en un sitio remoto. No siempre se justifica frente a la alternativa granular.

Solución Watch Water: Crystolite®, I-SOFT® RO y MiniDOS®

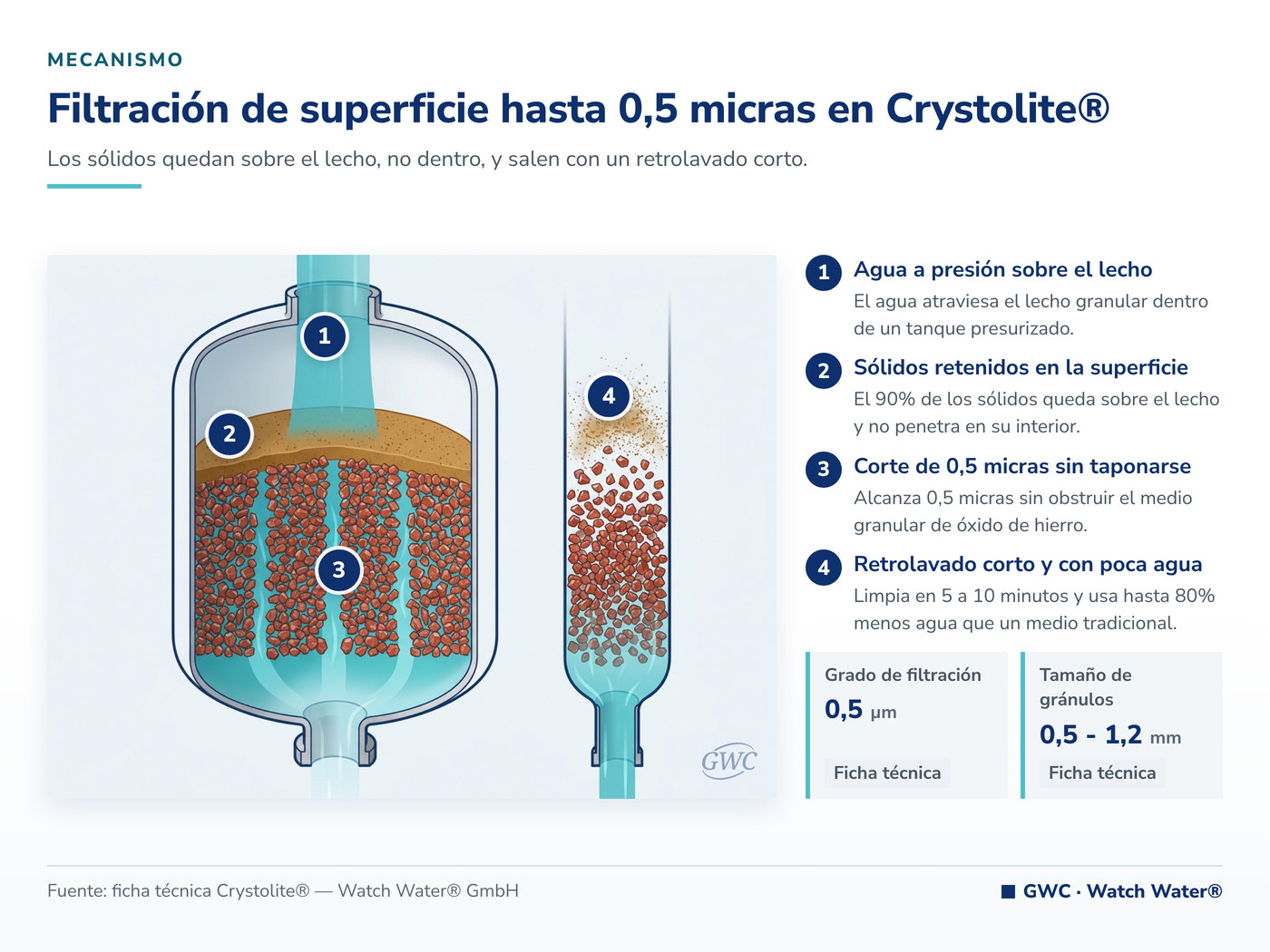

Crystolite®: mecanismo de acción y qué resuelve

Crystolite®, el primer medio granular que filtra hasta 0,5 micras, resuelve el corte sin pasar a membranas. Es un granulado cristalino construido sobre minerales basados en óxido de hierro que trabaja por filtración de superficie: el 90% de los sólidos queda retenido en la superficie del lecho, no dentro de él. Esa característica es la que permite alcanzar 0,5 µm sin obstruir el medio y limpiar con retrolavados cortos, de 5 a 10 minutos, que usan hasta 80% menos agua que un medio tradicional.

Sobre el parámetro que importa, Watch Water declara una reducción de SDI de 5 a 8 veces mayor que la de sus competidores más cercanos, y superioridad documentada frente a zeolita en reducción de turbidez. Filtra 10 veces más fino que las tecnologías granulares disponibles, admite pH de 3 a 12 —lo que lo habilita en efluentes ácidos o alcalinos— y tiene una vida útil de 10 a 15 años. En la práctica, elimina o reduce drásticamente el costo recurrente de cartuchos.

I-SOFT® RO: mecanismo de acción y qué resuelve

INSTANT I-SOFT® RO, el antiincrustante de membranas con dispersante fuerte cubre la otra mitad del problema: lo que no se filtra, se mantiene en solución. Está formulado sin fosfatos ni fosfonatos y diseñado específicamente para las incrustaciones de sílice y sulfato, los dos precipitados más problemáticos y difíciles de limpiar en membranas. Su dispersante mantiene en suspensión los coloides y partículas que provocan fouling, y también actúa sobre el carbonato de calcio.

La ausencia de fósforo en la formulación tiene un beneficio adicional nada menor: no se aporta un nutriente que alimente el biofouling. Cuenta con certificación NSF/ANSI 60.

MiniDOS®: mecanismo de acción y qué resuelve

MiniDOS®, la bomba dosificadora mecánica proporcional que no necesita electricidad, resuelve la dosificación en instalaciones sin tablero disponible. Una turbina accionada por el propio caudal de agua transmite el movimiento a una cámara que hace ascender el químico desde el tanque hasta la válvula de inyección, con una dosificación proporcional de 20 mL/m³. Una válvula doble antirretorno protege la bomba del contraflujo y permite rellenar el tanque con la bomba en servicio, sin parar la línea.

Al ser estrictamente proporcional al caudal, elimina tanto la sobredosis como la subdosis, que son los dos modos de falla habituales de una dosificación mal regulada.

Tren de tratamiento recomendado y orden de las etapas

1. Remoción de hierro y manganeso aguas arriba, si están presentes, para evitar que precipiten sobre la membrana.
2. Filtración con Crystolite® a 0,5 µm como etapa de reducción de SDI y reemplazo de los cartuchos.
3. Dosificación proporcional de I-SOFT® RO inmediatamente antes de las membranas, con MiniDOS® o con bomba volumétrica según el caudal.
4. Membranas de ósmosis inversa, con seguimiento de flujo normalizado y presión diferencial.

Qué NO hace el producto (límites declarados por el fabricante)

• Crystolite® filtra: no remueve iones disueltos, ni dureza, ni sílice reactiva. Es pretratamiento físico, no químico.
• I-SOFT® RO inhibe la precipitación, no remueve sílice ni sulfato. Si el objetivo es bajar la sílice del agua, la vía es un proceso de remoción, no un inhibidor.
• MiniDOS® tiene límites operativos estrictos: caudal de 3,0 a 16,6 L/min, presión óptima de 1,5 a 6 bar, temperatura máxima de agua de 30 °C, conexión de ½" y tanque de 300 mL con autonomía de 15 m³. Fuera de ese rango corresponde otra solución de dosificación.
• Ningún pretratamiento elimina la necesidad de limpiezas químicas: las espacia.
• Las dosis de antiincrustante publicadas son de referencia y se ajustan con el análisis del agua real.

Parámetros de diseño y dosificación

Análisis de agua requerido antes de dimensionar

SDI₁₅, turbidez, dureza total, sílice reactiva y coloidal, sulfatos, bario y estroncio, hierro y manganeso, alcalinidad, pH, temperatura, conductividad, materia orgánica y caudal de alimentación en m³/h, además de la recuperación de diseño del tren de membranas.

Dosificación documentada de I-SOFT® RO

El producto se entrega en solución, en envases de 1, 5, 10 y 50 litros, en concentraciones del 1% al 5%.

Dimensionamiento del filtro Crystolite®

Puesta en marcha, control analítico y mantenimiento

El arranque incluye retrolavado de acondicionamiento hasta agua clara y verificación del SDI a la salida del filtro antes de habilitar las membranas. El seguimiento se apoya en tres indicadores: SDI a la entrada del tren, flujo normalizado de permeado y presión diferencial por etapa. El retrolavado se programa por pérdida de carga, no por calendario.

Ejemplo típico de aplicación

Agua de pozo de faena en una operación de la Puna

Se presenta como ejemplo de cálculo, no como caso documentado. Una operación de la Puna alimenta un tren de ósmosis con 20 m³/h de agua de pozo y reemplaza cartuchos con frecuencia creciente por carga coloidal. Con una velocidad de servicio en el óptimo de 12 m/h, un filtro de Crystolite® requiere del orden de 1,7 m² de sección y, con lecho óptimo de 120 cm, unos 2 m³ de medio. La dosificación de antiincrustante se define con la tabla del fabricante según dureza y sílice del agua.

Qué se mide antes y después

SDI₁₅ y turbidez antes y después del filtro, flujo normalizado de permeado, presión diferencial por etapa, intervalo entre limpiezas químicas, consumo de agua de retrolavado y cantidad de cartuchos reemplazados por mes. Este último dato suele ser el más elocuente en la evaluación económica.

Qué se puede y qué no se puede extrapolar

Se pueden extrapolar los parámetros hidráulicos publicados y el criterio de dimensionamiento. No se puede extrapolar el valor de SDI de salida: depende de la naturaleza de los coloides del agua real. La reducción declarada de 5 a 8 veces respecto de competidores es un dato del fabricante, no una garantía sobre un agua particular.

Próximo paso: análisis de agua y cotización

El pretratamiento correcto se define con el análisis del agua de alimentación y con los datos del tren de membranas. En GWC trabajamos sobre esos dos insumos antes de proponer equipamiento. El panorama completo, con las rutas de tratamiento comparadas, está en turbidez y sólidos suspendidos.

Qué datos enviar a GWC

• Caudal de alimentación en m³/h y recuperación de diseño.
• SDI₁₅ y turbidez del agua de alimentación.
• Dureza, sílice reactiva y coloidal, sulfatos, bario y estroncio.
• Hierro, manganeso, pH, temperatura y conductividad.
• Historial de limpiezas químicas y de reemplazo de cartuchos.

Si el agua trae además carga de sólidos elevada, conviene leer el artículo sobre turbidez y sólidos en agua de proceso minera; si el problema es la sílice o el boro de un salar, el de boro en salmueras de litio; y si aparece nitrógeno amoniacal, el de amonio en agua de mina. Como contexto general están disponibles los artículos sobre pretratamiento para desalinización y sobre partículas y bioincrustaciones en tecnología de membranas.
